【缓冲型污水复合式排气阀】是【排气阀】系列【污水排气阀】类目下的产品。其广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

SARH缓冲型污水复合式排气阀

缓冲型污水复合式排气阀
产品信息
产品型号:SARH 产品口径:DN50-DN200mm
产品压力:1.0MPa 产品材质:铸铁,球铁,碳钢,不锈钢
当前位置:首页 - 产品中心 - 排气阀 - 污水排气阀

● 询价请直接拨打021-31263961至销售部一对一为你提供服务。
● 关于占线:请拨打021-31006711、31006722、31006733
● 客户提供:工作压力及温度、介质、连接及驱动方式等产品参数。
● 具体商定:是否含运费、交货期、保质期、付款方式等事宜。
● 现货充足:常用常规产品规格基本现货供应,缩短了交货期。
● 其他特殊要求需在询价中说明,可根据要求配置各类驱动装置。

上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【SARH缓冲型污水复合式排气阀】产品的工程配套服务至今已十载有余,所有【排气阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。


详细介绍

上海“N”字形阀商品牌创立者“能恩阀门”为您提供缓冲型污水复合式排气阀项目支持,缓冲型污水复合式排气阀的主要应用场合,缓冲型污水复合式排气阀产品型号,缓冲型污水复合式排气阀工作原理,缓冲型污水复合式排气阀结构尺寸或CAD图纸,缓冲型污水复合式排气阀生产所需的执行标准以及相关产品的配套。以下是包含缓冲型污水复合式排气阀的相关描述,如果您对本文中所提供的SARH缓冲型污水复合式排气阀产品内容有任何疑问,请您联系我们,我们将一对一为您提供一站式的贴心服务。

缓冲型污水复合式排气阀

产品概述:
SARH缓冲型污水复合式排气阀在传统污水复合式排气阀基础上底部加设了缓冲机构,广泛适用于排水管线的进排气。特别对于管线走向起伏较大、系统启停频繁易产生断流弥合及水柱分离的工况尤为适用。本阀用以排出管线中大量集结的空气,同时把管线较高处集结的微量空气排放至大气中,以提高管线及水泵使用效率。当水泵停机时吸入大量空气,防止管线发生真空破坏。SARH型排气阀在保持高速排气同时具有防水锤及防止排气阀关闭瞬间污水外喷功能。考虑到污水特点,采用浮球通过顶塞直接作用在轻型球面活塞结构,使关闭水位下降,杂质漂浮物远离密封面,阀体底部设置球阀,便于冲洗阀体内杂质。

产品参数:
公称通径:DN50-DN200
公称压力:1.0MPa
适用介质:清水、污水
适用温度:0-70℃
阀体材质:球铁、不锈钢
水关闭压力:≤0.01
空气节流压差:≥0.005
法兰标准:GB/T 17241.6

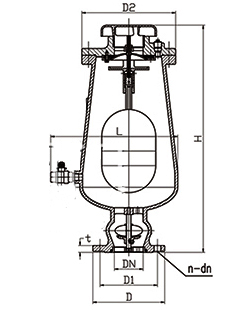

产品尺寸:

DN

D

D1

n-dn

t

H

L

50

165

125

4-19

19

500

290

80

200

160

8-19

19

633

355

100

220

180

8-19

19

760

430

150

285

240

8-23

19

950

541

200

340

295

8-23

20

1210

644


产品零部件材质:

序号

名称

材质

序号

名称

材质

1

阀体

QT450-10

2

浮球

不锈钢

3

活塞

不锈钢

4

阀盖

QT450-10

5

密封座

NBR

6

缓冲浮子

聚丙烯

7

支架

QT450-10

-

-

-


产品口径选择:
当管道内水流速在1.2-2.4m/s之间,可采用下表缓冲型污水复合式排气阀口径(也可根据经验以输水管线管径1/8选用)

DN

50

80

100

150

200

Q(m3/h)

220-740

650-1600

1300-3100

3000-7500

7300-15000

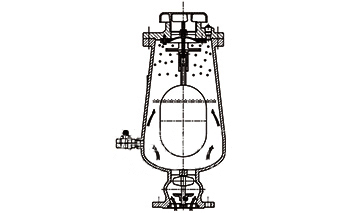

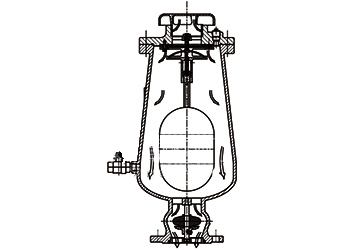

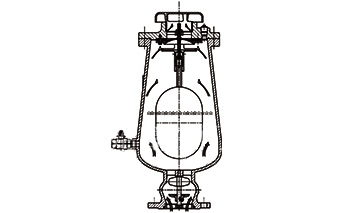

产品工作原理:


管道冲水时,初始大量排气,下缓冲装置浮子不动作,使低压差通畅。



随着管道内输水量的增加,排气量也增加。在缓冲浮子上形成一定压差,浮子升起节流排气,最终水节流后,浮球缓闭防水锤。



水流经缓闭冲节流后,排气阀浮球浮起关闭,溶解空气聚集,通过小孔微量排气。



当停水时,全流量大量吸气,下缓冲装置浮子及浮球复位。



产品应用:

SARH缓冲型污水复合式排气阀是专门设计应用于污水系统或含有大量杂质的输水管道系统中的空气阀,相较于SCAR污水复合式排气阀来说多增设了排污球阀,可将阀内杂质及污水排出阀外,不会因为阀内杂质过多从而导致排气口堵塞。
