| 产品名称：气动法兰球阀 | 产品型号：Q641F |
| 公称通径：DN15-DN300 | 公称压力：0.6-4.0MPa |
|
阀体材质：铸钢,不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|

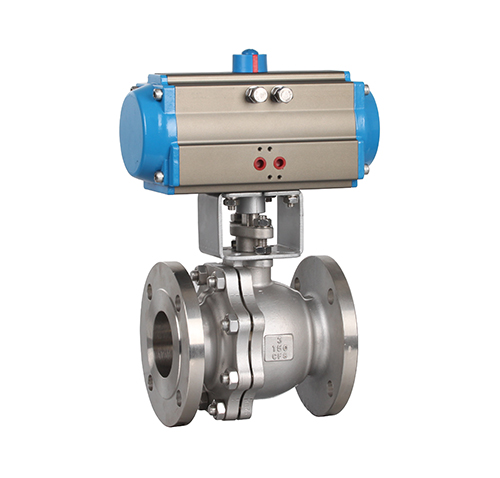

Q641F气动法兰球阀由法兰连接的两片式或整体式阀体与气动执行器组合而成，法兰端面符合国标、美标或德标标准，便于在工业管道中直接替换手动球阀实现自动化升级。阀内球体采用浮动式或固定式结构，配合聚四氟乙烯阀座可达到双向零泄漏密封，操作扭矩低，开关仅需旋转九十度。气动执行器输出扭矩稳定，可配置电磁阀、限位开关或定位器，实现远程开关或比例调节。该阀适用于石油、化工、电力、冶金及水处理等场景，耐压等级从PN16至PN64乃至更高，能够在较高温度和腐蚀性介质条件下可靠工作。其法兰连接方式承压高、拆卸方便，同时阀体流道无阻碍，流体阻力极小，适合需要频繁启闭或快速切断的工况，显著提升自动化管路的控制效率与安全性。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | Q641F |
| 公称通径 (DN) | DN15 ~ DN300（更大口径可选固定式） |
| 公称压力 (PN) | PN16 / PN25 / PN40 / PN64（可选，Class150 / 300 也可定制） |
| 结构形式 | 浮动球式（≤DN200）、固定球式（≥DN250） |
| 连接方式 | 法兰连接（HG/T20592、GB/T9113、ANSI B16.5、JIS 等） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L（表面硬化处理可选） |
| 密封阀座材质 | PTFE、RPTFE、PPL、TFM、尼龙、金属密封（硬密封，耐温更高） |
| 适用介质 | 水、蒸汽、油品、气体、弱酸碱、溶剂、化工原料等 |
| 适用温度 | PTFE/RPTFE：-20℃ ~ +150℃；PPL：-20℃ ~ +250℃；金属密封：≤450℃ |
| 法兰标准 | 国标、美标、日标、德标等，可按客户要求定制 |
| 气动执行器 | 双作用（DA）、单作用（SR，弹簧复位），铝合金/不锈钢/铸铁 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（两位式，配电磁阀） / 调节型（配定位器，4-20mA控制） |
| 附件配置 | 电磁阀、限位开关（回讯器）、过滤减压阀、手轮机构、气锁阀等 |
| 泄漏等级 | 软密封：≤0.01%额定流量系数（VI级）；金属密封：≤0.1% （V级） |
| 防爆要求 | 可选防爆电磁阀、防爆限位开关，适用于ExdⅡBT4/CT4 等 |
| 适用行业 | 石油、化工、天然气、冶金、制药、造纸、水处理、环保等 |
