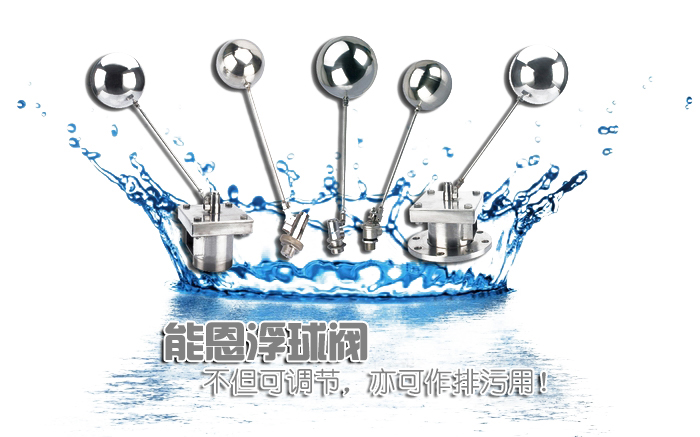

不锈钢浮球阀由阀体、曲臂（阀杆）和浮球等部件组成的开关阀门，可用来自动控制水塔或水池的液面。具有保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且开闭紧密不漏水等特点。主要应用于水箱、热泵、冷却塔、储水塔、开水器、灌溉用储水、畜牧饮水等使用介质：洁净自来水、工业用水、带弱腐蚀性介质等；工作压力≤16KG，工作温度：0-200℃的应用场景。阀体材质有黄铜、不锈钢304、316。

制造标准

工作原理

不锈钢浮球阀浮漂始终都要漂在水上，当水面上涨时，浮漂也跟着上升。漂上升就带动连杆也上升。连杆与另一端的阀门相连，当上升到一定位置时，连杆支起橡胶活塞垫，封闭水源。当水位下降时，浮漂也下降，连杆又带动活塞垫开启。如下图：

结构特点

浮球阀的典型结构型式如图1、图2、图3所示。

● 图1内螺纹连接浮球阀

● 图2外螺纹连接浮球阀

● 图3法兰连接浮球阀

技术参数

● 全不锈钢结构

浮球阀体全采用不锈钢压铸技术，使各部件间精良配合，不存在腐蚀松脱或紧卡现象，确保球阀长时间稳定工作，同时不锈钢构件设计使球阀在高湿环境中工作无化学腐蚀反应，使食用水清纯、健康。

● 叁杠杆力学构思

本产品是杠杆浮力传动，使球体浮力传动得到有效增长，密封压力相对升高。并配合垂直阀蕊稳定传动，能够有效解决浮球阀因阀蕊受力不平衡易失效现象，确保浮球阀的工作可靠性。

● 带液面调节功能

为使消费者在无需更改管道配置的情况下可方便控制水池液位高度，本产品改良了浮球连杆形式，加入液位调节齿轮杆组，使水池液面在调节杆长度有效范围内任意调整，以满足不同情况的需要。

● 浮球技术

针对传统产品浮球易穿易破缺陷，本产品以球体灌泡技术对浮球加以体内灌泡处理，有效解决浮球因破损漏气而失效的弱点，延长浮球使用寿命。

● 高强度硅胶密封

对产品精益求精是每一件产品成功之道，为达至的产品质量，采用耐高温高压的硅胶材料制造密封胶垫，使阀门在高水压、反复关启情况下密封机构安全可靠。

选型说明

浮球阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、动作方式、特殊要求进行选择）。

● 选型依据

1、根据管道参数选择浮球阀的：通径规格（即DN）、接口方式

1）按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；

2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

2、根据流体参数和温度选择浮球阀的材质。

1）腐蚀性流体：宜选用耐腐蚀浮球阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质浮球阀；

2）高温流体：要选择采用耐高温的浮球材料和密封材料制造的浮球阀；

3）流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；

4）流体粘度：通常在50cSt以下可任意选择。

3、根据压力参数选择浮球阀的：原理和结构品种

1）公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定；

2）工作压力：如果工作压力低则选用直接作用浮球阀，高则选择小孔液压式。

4、根据环境要求选择辅助功能：正常补水、排污作用。

● 选型原则

A、安全性

1、腐蚀性介质：宜选用全不锈钢浮球阀；

2、中性介质，也宜选用铜合金为阀壳材料的浮球阀。

3、浮球阀公称压力不应超过管内最高工作压力。

B、适用性

1、介质特性：介质温度不同规格产品严重影响使用寿命；介质压力、温度应选在浮球阀允许范围之内。

2、管道参数：根据介质流向要求及管道连接方式选择阀门通口及型号；

3、环境条件：环境的最高和最低温度应选在允许范围之内；

C、可靠性

1、工作寿命，此项不列入出厂试验项目，属于型式试验项目。为确保质量应选正规厂家的名牌产品。

2、工作制式：分长期工作制，反复短时工作制和短时工作制三种。

3、工作频率：动作频率要求高时，结构应优选双杠杆式浮球阀。

4、动作可靠性：严格地来说此项试验尚未正式列入浮球阀标准，为确保质量应选正规厂家的名牌产品。

D、经济性

1、它选用的尺度之一，但必须是在安全、适用、可靠的基础上的经济。

2、经济性不单是产品的售价，更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。

3、更重要的是，一只浮球阀在整个自控系统中在整个自控系统中乃至生产线中所占成本微乎其微，如果贪图小便宜错选而造成损害群是巨大的。
