简要介绍 :
【管夹阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询管夹阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!


管夹阀概述

管夹阀是常用的阀门之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。管夹阀适用于压力、温度及口径范围较大,尤其适用于中、大口径的管道。管夹阀是利用气动、电动或者手动等驱动方式挤压胶管达到开关或者调节作用的阀门,胶管是夹管阀的最重要零件也是损耗品,一般为三元乙丙胶,另我司可提供耐纳特橡胶,其在抗腐蚀、抗磨损和承压能力比普通橡胶要好很多。管夹阀阀体有铸铁、铝合金、铸钢、不锈钢等。





制造标准

● GB8464-87《内螺纹连接管夹阀、截止阀、球阀、止回阀 通用技术条件》
GB12234-89《通用阀门 法兰和对焊连接钢制管夹阀》

● JB/T53162-91《管夹阀 产品质量分等》
JB/T53200-94《铁制对夹式平板管夹阀 产品质量分等》
JB/T53242-94《钢制平板管夹阀 产品质量分等》

● JB/T5298-91《管线用钢制平板管夹阀》
JB/Z243-85《管夹阀 静压寿命试验规程》
JB/TQ648-88《铁制对夹式平板管夹阀》

● GB8465.1-87《内螺纹连接管夹阀、截止阀、球阀、止回阀 基本尺寸 铁制管夹阀》

GB12232-89《通用阀门 法兰连接铁制管夹阀》





工作原理

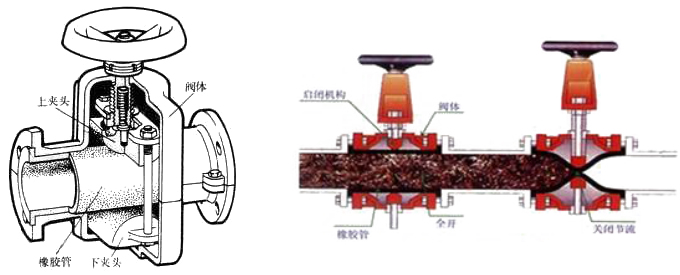

管夹阀由上下铝合金阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。其工作原理为当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作。

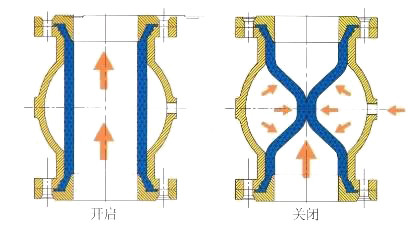

当压缩空气或液体(用低为2 bar的压差)进入到气动管夹阀阀体时,有高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。由此确保了介质流的可靠地关断,同时也提高了内衬套的使用寿命。在这种情况下,气动管夹阀被关闭,从而使得介质流可以被关断。当压缩空气或液体中断时,特制的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门打开。




结构特点

● 管夹阀又名箍断阀、挠性阀、气鼓阀、气动胶管阀等。管夹阀无压力损失、无堵塞、无泄露,低耗气、防水锤等,适用于含颗粒的液固及气固二相流.

● 管夹阀介质流通畅、摩擦阻力小、无泄漏、不发生阻塞以及自身重量轻是气动式夹管阀为重要的优点。

● 管夹阀预定的唇形弯折方向不仅可以保证关断介质流,而且,即便有较大的固体颗粒也可被内衬套包覆,并使其关断。

● 夹管阀可广泛应用于有颗粒、粉末、纤维、粘浆等磨损性物质的化工、纸浆、造纸、食品、电力、再循环、水处理、矿物加工等行业,管夹阀橡胶管采用高弹性、高耐磨、耐疲劳的橡胶制作。






技术参数



橡胶名称及代号

适用温度

适用介质

丁基像胶(B级)(IIR)

≤120℃

85%硫酸、盐酸、氢氟酸、磷酸、苛性碱和多种脂类等

橡胶(NR)

≤100℃

净化水、无机盐、稀释无机酸等。

三元乙丙橡胶(EPDF)

≤120℃

具有天燃橡胶相似的耐酸碱性能,用于低压力蒸汽、热水、冷水性能良好。

氯丁橡胶(CR)

≤85℃

耐酸、耐碱、耐油和非溶剂,耐磨性优于橡胶。

丁睛橡胶()

≤85℃

耐油耐磨,其耐酸性能与橡胶相似。

氟橡胶

≤150℃

具有类似氟塑料的耐磨腐蚀性能,在浓酸、强氧化性能中及稳定,在有机溶剂和碱溶液中稳定。






选型说明

管夹阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、动作方式、特殊要求进行选择)。



1

规格

英制系列以英寸in表示;公制系列以DN表示,单位mm

2

驱动方式

手动-省略

6-气动

9-电动

3

阀门类别

GJ-管夹阀

4

压力等级

0.6MPa

1.0MPa

1.6MPa

5

连接方式

4-法兰

6

结构形式

1-直通

7

壳体材料

C-WCB

8-CF8

8M-CF8M

3-CF3

3M-CF3M

2-HT200

8

密封或衬里材料

X-橡胶

SYX-三元乙丙橡胶

NTX-耐纳特橡胶



备注:

管夹阀型号中未列出的其他特殊要求需在清单中写明;样本中列出的型号不涉及压力、口径及阀门的材料编号,由用户给定。



管夹阀型号示例:

GJ641X-10L-DN50

气动管夹阀,DN50、1.0MPa,法兰连接,直通结构,壳体(阀体、阀盖)材料铝合金,胶管材料橡胶。



GJ941NTX-10C-DN100

电动管夹阀,DN100、1.0MPa,法兰连接,直通式结构,壳体(阀体、阀盖)材料WCB,耐纳特橡胶。
