呼吸阀概述

呼吸阀是维护储罐气压平衡,减少介质挥发的产品,一般是指既保证贮罐空间在一定压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通(呼吸)的一种阀门。其作用是防止贮罐因超压或真空导致破坏,同时可减少贮液的蒸发损失。主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。





制造标准

● SY/T 0511.1-2010 石油储罐附件 第1部分:呼吸阀
TB/T 3319-2013 《铁道罐车用呼吸式安全阀》

● QC/T 1064-2017《道路运输易燃液体危险货物罐式车辆呼吸阀》
GB50160-90石油化工企业设计防火规范

● DIN EN 14595-2016 《危险品运输罐 罐的操作装置 压力和真空呼吸阀》

防爆级别:BS 5501;IIA、IIB、IIC

● 制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收。




工作原理

timg (3).gif

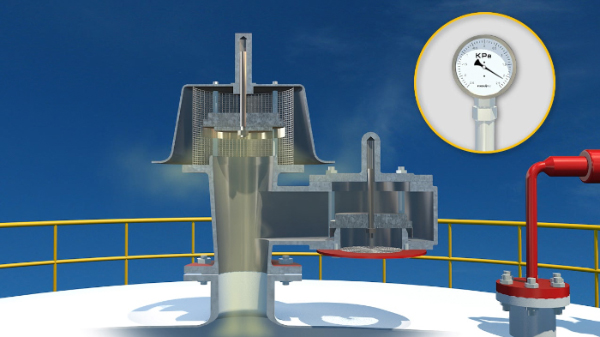

呼吸阀的工作原理是当罐内压力达到额定呼出正压时,压力阀瓣开启,罐内蒸气排出;当罐内真空度达到额定吸入负压时,真空阀瓣开启,空气进入。



1、当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;

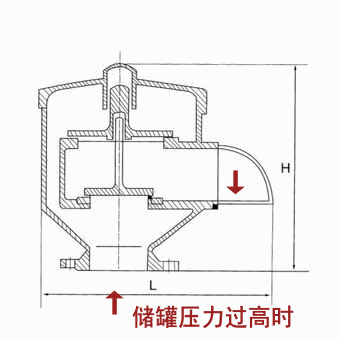

2、当往罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高;如下图所示:


3、罐外的大气将顶开呼吸阀的负压阀盘,吸入空气;如下图所示:







结构特点

● 呼吸阀材质采用:铸铁、铸钢、铝合金、不锈钢材质耐腐蚀性好。

● 阀盘、阀封环采用不锈钢四氟乙烯材料。

● 耐低温,防冻性能好。

● 该阀是安装在固定顶罐上的通风装置,减少油品蒸发损耗,控制储罐压力作用。

● 该阀具有通风量大,泄漏量小,耐腐蚀,防冻性能好。它能对石油储罐内外压着进行自动调节等特点。





技术参数


等级

操作压力

A+355Pa (36毫米水柱)-295Pa (30毫米水柱)

B

+980Pa (100毫米水柱)-295Pa (30毫米水柱)

C

1765Pa(180毫米水柱)-295Pa (30毫米水柱)

D

特殊压力,可由用户指定。





选型说明

● 呼吸阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、动作方式、特殊要求进行选择)。


● 呼吸阀在选型时主要考虑以下因素:
1、考虑火灾时罐体受热引发的管内液体蒸发量增加造成的呼出量。
2、气候影响下,罐体内蒸汽压的增加减少,造成的热效应呼吸量。
3、北方寒冷地区选型应选用防冻型呼吸阀。
4、进出罐的最大液体量 。


● 先根据设置呼吸阀的具体场合的工况条件和规定的计算方法或公式确定呼吸阀的呼吸量,然后,对照呼吸阀制造厂提供的各种规定的不同定压值的性能曲线,选用呼吸阀尺寸。也就决定了呼吸阀的起跳压力和通气压力。当单个的呼吸量不能满足要求时,可设置两个以上的呼吸阀。


● 确认容器设计的zui低压力和容器许可的zui高压力,也就是负压和正压的确定,操作压力范围:正压:负压: ,呼吸阀产品符合SY/T0511-1996标准要求,分为普通型和全天候型两大系列及A、B、C三种,阻火呼吸阀、液压安全阀;
