简要介绍 :
【截止阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询截止阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!


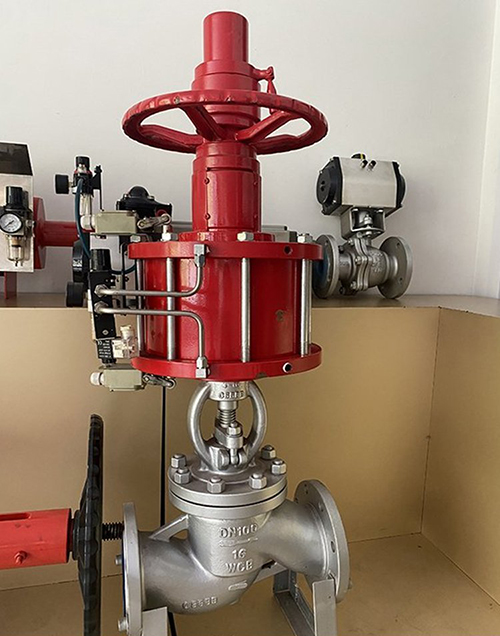

截止阀概述

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。






制造标准


● GB/T 12233-2006《通用阀门铁质截止阀与升降式止回阀》
GB/T 12235-2007《通用阀门 法兰连接钢制截止阀与升降止回阀》
JB/T53174-94《截止阀 产品质量分等》
JB/T53165-92《高压平衡截止阀》

● GB/T 587-2008《船用法兰青铜截止阀》
GB/T 590-2008《船用法兰铸铁截止阀》
GB/T 8464-2008《铁制和铜制螺纹连接阀门》
GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》

● DL/T531-1994(2005复审)《电站高温高压截止阀、闸阀技术条件》
GB/T12235-1989《通用阀门法兰连接钢制截止阀和升降式止回阀》
GB/T12233-1989《通用阀门铁制截止阀与升降式止回阀》
JB/T7245-1994《制冷装置用截止阀标准》

● JB/T7747-1995《针形截止阀标准》
JB/T9081-1999《空气分离设备用低温截止阀和节流阀技术条件》
JB/T10530-2005《氧气用截止阀标准》
DIN 3399-1986《低压截止阀.安全技术要求和检验》

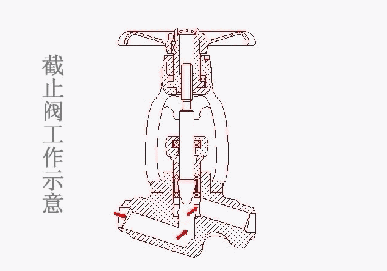

工作原理


src=http%3A%2F%2F5b0988e595225.cdn.sohucs.com%2Fimages%2F20180820%2F0a8538cb1a6b4fc19a650740d8d89b2f.gif&refer=http%3A%2F%2F5b0988e595225.cdn.sohucs.gif

截止阀只许介质单向流动,安装时有方向性。其方向性为低进高出。截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀是利用阀杆扭力给密封面向下压力,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质的流入或者用来调节介质的流速。




结构特点


● 从结构上来说,截止阀比前者简单,便于制造和维修。其特点可分为以下几点:

(1)截止阀结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。



● 波纹管截止阀与普通截止阀比较:
1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准。
2、没有流体损失,降低能源损失,提高工厂设备安全。
3、使用寿命长,减少维修次数,降低经营成本。
4、坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性。
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏。
随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的,有这样的波纹管截止阀可以让工人开关更轻松产品使用的寿命更长密封性能更好的产品,有理由相信它的前景会越来越广阔。



● 电动截止阀的特点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。电动截止阀
3.紧密可靠,闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。




技术参数


截止阀选用原则:
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。

在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K公称通径或口径:DN10~500、NPS 1/2 ~36" 连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃ 驱动方式:、气动、电动、液动、气液联动、阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。






选型说明



 一单元.阀门类型代号

阀门类型代号
截止阀J



二单元.驱动方式代号

驱动方式代号驱动方式代号
电动9气动6
齿轮4手动省略



三单元.连接形式代号

连接形式代号连接形式代号
法兰4焊接6
螺纹1



四单元.结构形式代号

结构形式代号
直通式1
三通式3
直角式4
直流式5
平衡式6



五单元.密封面或衬里材料代号

密封面或衬里材料代号密封面或衬里材料代号
锡基轴承合金(巴氏合金)B尼龙塑料N
搪瓷C渗硼钢P
渗氮钢D衬铅Q
氟塑料F奥氏体不锈钢R
陶瓷G塑料S
Cr13系不锈钢H铜合金T
衬胶J橡胶X
蒙乃尔合金M硬质合金Y

注:阀门密封副材料为阀门的本体材料时,密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位PN,它是MPa的10倍


 七单元.阀体材料代号

阀体材料代号阀体材料代号
碳钢C球墨铸铁Q
Cr13系不锈钢H0Cr17Ni12Mo2系不锈钢R
1Cr5Mo铬钼钢I00Cr17Ni14Mo2系不锈钢RL
15CrMo铬钼钢H塑料S
可锻铸铁K铜及铜合金T
铝合金L钛及钛合金Ti
0Cr18Ni9系不锈钢P铬钼钒钢V
00Cr19Ni10系不锈钢PL灰铸铁Z



例:J641Y-160C

“J”为截止阀,第二单元“6”即为气动,“4”为法兰连接,“1”为直通式,“Y”硬质合金密封,“160”为公称压力16MPa,“C”为碳钢阀体
