自力式减压阀(自力式调节阀)的安装要点是什么，安装图展示-已解决√

发布时间：2020-7-18

在安装自力式减压阀（自力式调节阀）时，应注意以下几点：

(1)自力式减压阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力减压阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。

(2)阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。

(3)气动调节阀取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。

(4)为便于现场维修及操作，调压阀四周应留有适当空间。

(5)当介质为洁净气体或液体时，阀前过滤器可不安装。

(6)调压阀通径过大(DN≥100时)，应有固定支架。

(7)当确认介质很洁净时，件3可不安装。

(8)位置实在不允许时，傍通阀(手动)可以省略(我们不推荐).

(9)阀组后根据需要用户可选配止回阀、安全阀等

(10)自力式调节阀根据计算通径可以小于管道直径，而截止阀、切断球阀、傍通阀、过滤器则不能小于管道直径。

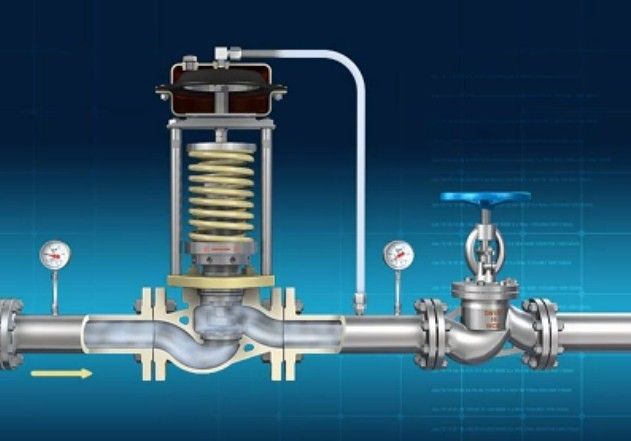

自力式减压阀（自力式调节阀）安装图展示：
