| 产品信息 | |
| 产品型号：FGP4X | 产品口径：DN40-DN400mm |
| 产品压力：1.0-2.5MPa | 产品材质：铸铁,球铁,铸钢,不锈钢 |
产品概述：
FGP4X复合式高速排气阀适于装在水泵出水口或送配水管线中，用以排除管线中大量集结的空气，同时把管线较高处集结的微量空气排放至大气中，以提高管线及水泵使用效率，且于管内一旦有负压产生时，本阀可迅速吸入外界空气，避免管线因负压而造成破管现象的发生。
当输水管内开始注水时，活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气阀排出。当水泵停止，管内水流空时或遇管内产生负压时，活塞迅速开启，吸入空气，确保管线安全。
产品参数：
公称通径：DN25-DN400
公称压力：1.0MPa-2.5MPa
适用温度：0-70℃
适用介质：清水
阀体材质：铸铁、球铁、铸钢、不锈钢
连接方式：法兰
产品特点：
1、集高速进排气阀、微量排气阀功能于一身，结构紧凑，功能完善。
2、微量排气阀旁接于主阀体，体积小巧，动作领命，无粘黏现象，保持微排持续可靠。
3、具有高速排气不吹堵、满管时微量排气提高输水效率、管线排空时高速吸气防止管路负压等多种功能。
4、浮球置于顶部开窗口的护筒内，其配置位置和结构形式在空气动力学上使得高速气流排除时，对滑动体和浮球的总作用力是竖直朝下的，不会出现高速气流排出时携带浮球发生吹堵。

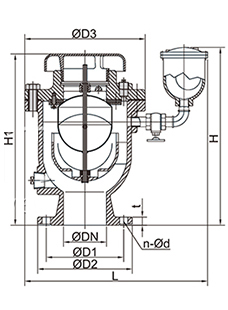

产品尺寸：
DN | D1 | D2 | t | n-d | H | L |
100 | 180 | 220 | 19 | 8-19 | ≈413 | 425 |
150 | 240 | 285 | 19 | 8-23 | ≈447 | 505 |
200 | 295 | 340 | 20 | 8-23 | ≈563 | 851 |
250 | 350 | 395 | 22 | 12-23 | ≈787 | 880 |
300 | 400 | 445 | 24.5 | 12-23 | ≈870 | 905 |
400 | 515 | 565 | 24.5 | 16-28 | ≈893 | 991 |
产品零部件材质：
名称 | 材料 | 名称 | 材料 |
阀体 | 球墨铸铁 | 阀盖 | 球墨铸铁 |
O型圈 | NBR | 活塞架 | 铝青铜 |
密封环 | NBR | 活塞 | 不锈钢 |
浮球 | 不锈钢 | 排气罩 | 球墨铸铁 |
微量排气阀 | 铸铁 | - | - |
产品原理：
FGP4X复合式高速排气阀在关闭后，管线中有气体析出时，将逐渐集聚到安装在管路局部高点的微量排气阀阀体内。当此处积聚的气体增加，气压上升大于此处的压力时，一方面顶住使高速排气口继续保持密封状态，另一方面将迫使淹没浮球的水位下降，浮球随之下落打开微量排气口后开始微量排气。随着微量排气的进行，集聚此处的气压随之下降，水位上升，浮球随水位上升又封住微排阀座，故气体可通过微排阀排出，但水却不能，实现了有气即排，排完即关，间隔排气，只排气不排水等功能，可最大限度排尽管线中出现的气体。
