P11X不锈钢自动排气阀

不锈钢自动排气阀应用于水系统供暖、消防、给排水上，用以排除管道气泡，消除气阻，防止水流量减小而引起的冷热不均等现象。当系统中有气体产生时，由于气体的密度比水小，气体会顺着管道向上走，最终聚集在系统的高点，所以自动排气阀一般都安装在系统高点，在这里自动排气阀的排气效率最高。当气体进入自动排气阀阀腔聚集在自动排气阀的上部，随着阀内气体的增多，气体压力上升。当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，排气口打开开始排气；随着气体排出，气压降低，水位上升，浮筒也随之上升，排气口关闭。



产品参数：

公称通径：DN15-DN25
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃～90℃
适用介质：水、水和乙二醇混合液
阀体材质：不锈钢
   连接方式：丝扣螺纹



排气量：



产品特性：

①排气阀进水口端配有过滤网，可以阻挡介质漂浮物等杂质进入的排气阀腔内，影响排气效果；
   ②浮球的制造设计为防旋转防震动性，浮球不会因为系统的震动与阀体有接触，保证了其正常排气性能；
③排气阀进水口配备有自动关闭的截止阀。即，在排气阀拧掉后自闭阀自动关闭，防止系统水泄漏。这样对于自动排气阀的安装及维护均为方便。自闭阀与排气阀之间采用"O"型圈密封。

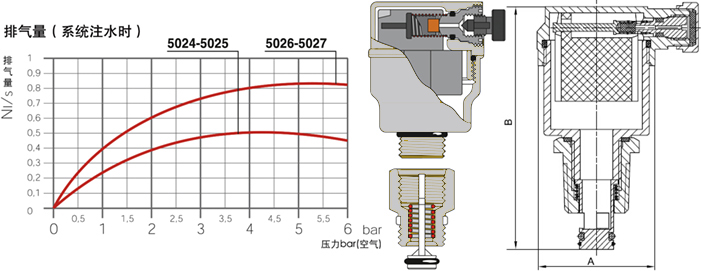

主要外形和连接尺寸：

通径	15	20	25
A	38	38	38
B	78	78	78

注：此外形尺寸为1.6Mpa压力排气阀，如需更高压力尺寸图纸，敬请来电来函咨询。
不锈钢自动排气阀P11X-16P阀体为304不锈钢，适用于工业介质为水的管路上，作为快速排除管道内气体设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。

应用场合

不锈钢自动排气阀应用于城镇供水管网、市政供水管网、长输管线、独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。。



工作原理

不锈钢自动排气阀当输水管内开如注水时，复合式排气阀活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球至关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在排气阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气孔排出，或由自动排气阀孔排出。当水泵停止，管内水流空时或遇内产生负压时，活塞迅速开启，吸入空气，确保管线安全。



注意事项

1.排气阀的位置选择比直径选择更重要。
 　　
2.对于长距离管丝线，较理想的排气方法是在较短的距离内(一般为500~1000m)安装数量较多、直径较小的排气阀，而不是安装直径较大但数量少、间隔长的排气阀。
 　　
3.多数情况下，要求安装小容量自动排气、大容量系统水排气和系统排空真空破坏三功能组阀，即复合式排气阀。
 　　
4.当管道两侧有不同坡度时，按条件苛刻的坡度确定排气阀的尺寸。
 　　
5.如果选用不带缓闭的排气阀，最好在一处安装一大一小两个排乞阀。如果选用带有缓闭的排气阀，仅在管顶处安装一个即可。多起伏的管道，应在各高点处安装排气阀。



施工安装

不锈钢自动排气阀安装前，先检查主体及管线内是否有石块、树枝等杂物，并清理干净。在排气阀前装一只闸阀或者球阀（不建议装蝶阀），以使维修方便。在现场安装空间允许情况下，建议在排气阀与闸阀（球阀）之间配套安装缓冲塞阀。特别当排气阀用于水泵频繁启动的管线或不允许有水排出的场合，这样配置可延长排气阀的使用寿命，大大减少启泵时的水流带出。若排气阀安装于窨井内，窨井切勿太过狭小，应有足够空间以便容纳技术人员调整及维护。

重要的一点：排气阀应设在横管道最高处，立管的顶端。



常见故障

1.排气量排气量小，往往停水后很久才能恢复原来的供水能力；排气理大则在极短时间内恢复至正常供水能力。
 　　
2.空气关闭压力表示排气阀排气能力的上限。排气阀的排气能力不仅与阀的口径有关，也与阀内外气体压差有关。
 　　
3.水关闭压力范围部分排气阀装置设于管道最高点，由于此点管中水压有时很低，部分排气阀需要水压高于0.015MPa才能完全关闭，若低于此压力则会产生漏水现象，因此水关闭压力范围越大越好，一般0.012~1.0MPa是最常用的范围。
 　　
4.排气阀参数选择排气阀时，一定要向厂家提供管道直径、最大工作压力、最大流量等参数。根据这些参数，确定排气阀的直径，排气孔的孔径，以保证正常情况下，清洁水中含有约2%的溶解空气能够在不断释放中被排除。



日常维护

若排气阀有漏水现象，检查活塞与橡胶密封环之间是否有异物，若橡胶密封环已坏，更换橡胶密封环。若排气阀所处环境温度低于O℃，特别是北方严寒地区，请严格注意阀门的保温。长期不用时，请把阀体内的水放掉，以防阀门内水结冰或冻裂阀门。若排气阀已坏，需要更换或维修时，须先关掉闸阀。重新安装后，必须关掉水泵，打开闸阀，再重新启泵，以保护排气阀。
