ARVX微量排气阀简介：
ARVX微量排气阀应用：在一般情况下，水中约含2VOL的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点，形成空气袋，使输水变得困难，系统的输水能力可因此下降约5-15％。此微量排气阀主要功能就是排除这2VOL％的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节能源。单杆式微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢，内部使用标准排气孔径1/16"，适合用于PN16工作压力环境。



微量排气阀作用原理：
1、微量排气阀用于管路上的最高点或弯头或有闭气的地方，来排除管内的气体来疏通管道，达到正常工作。如不装此微量排气阀，管道随时出现气阻，使管道出现水容量达不到设计要求，其次；管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内，防止管道振动或破裂。
2、当水进入管路时，塞头停在定位下部，微量排气阀进行大量排气，当空气排完时，水进入阀门把球浮起，传动塞头到关闭，停止排气。管道在正常运转时自然会产生少量气体，这些气体会聚集到管内上部，到相当程度，阀内水位下降，浮球顺水下降气体从小孔排出，如出现停电、停泵，管道内水流空时会出现负压，浮球顺水下降，微量排气阀打开小孔进行大量进气确保管道安管道安全。

ARVX微量排气阀参数：
公称通径：DN15-DN50
公称压力：1.0Mpa-1.6Mpa
适用温度：10℃～90℃
适用介质：水
阀体材质：铸铁、铸钢、不锈钢

ARVX微量排气阀设计特点：
①设于管线至高点，任何工作压力下能排出累积空气
②压力低于0.2kg/cm也可防止水流溢出
③体积小，维护容易

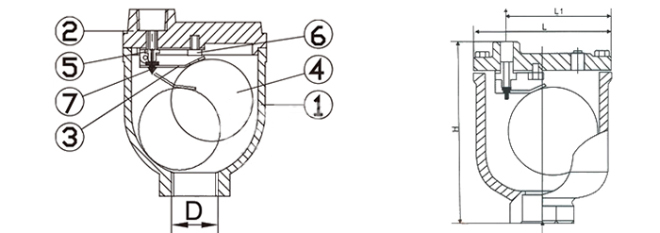

ARVX微量排气阀尺寸：

DN	G	出口尺寸	L	H
15	1/2	1/4	125	127
20	3/4	1/4	125	127
25	1	1/4	125	127



零件材质表：

1	阀体	灰铸铁/球墨铸铁/不锈钢	2	上阀盖	灰铸铁/球墨铸铁/不锈钢
3	阀杆	不锈钢	4	浮球	不锈钢
5	塞头	橡胶/不锈钢	6	螺栓	不锈钢
7	密封	EPDM	-	-	-

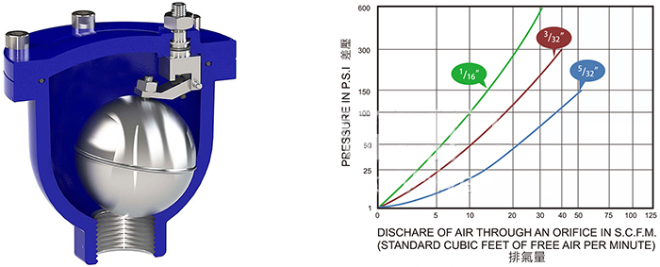

ARVX微量排气阀功能曲线图：

ARVX微量排气阀使用说明：
1、微量排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；
2、由于气体密度比水小，会沿着管道一直爬到系统高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的高点；
3、为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀不需要关停系统；
