上海能恩阀门有限公司成立于中华人民共和国2010年，长期从事【QSP全压高速排气阀(气缸式排气阀)】产品的工程配套服务至今已十载有余，所有【排气阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证，必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。
产品概述：
QSP全压高速排气阀是一款气缸式排气阀，在结构上超过了普通双口排气阀和复合式排气阀，对于管道中的气体，无论时多段水柱，气柱相间，有无压力均可连续高速排出管道，不会发生浮球吹堵，少量气体可通过微孔排出，管道负压时大量进气。通过销轴与浮筒连接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降时，阀芯上升，打开小阀口，并可关闭小排气阀的上的排气口，使气体通过导管进入液压缸内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，使液压缸通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动关闭。
产品参数：
公称通径：DN40-DN400
公称压力：1.6MPa
适用介质：水
适用温度：0-70℃
阀体材质：铸铁、铸钢、不锈钢

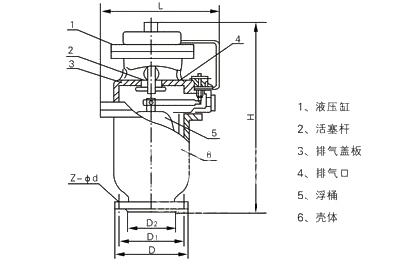

产品尺寸：
DN | D | D1 | D2 | L | H |
40 | 195 | 160 | 135 | 300 | 620 |
50 | 195 | 160 | 135 | 300 | 620 |
80 | 195 | 160 | 135 | 500 | 620 |
100 | 215 | 180 | 155 | 500 | 620 |
150 | 280 | 240 | 210 | 620 | 740 |
200 | 340 | 295 | 266 | 620 | 780 |
250 | 395 | 350 | 319 | 620 | 820 |
300 | 445 | 400 | 370 | 620 | 850 |
400 | 565 | 515 | 480 | 700 | 910 |
产品工作原理：
QSP全压高速排气阀(气缸式排气阀)当系统中有气体溢出时，气体会顺着管道向上爬，聚集在系统的较高点，所以排气阀一般都安装在系统的高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮子(浮筒、浮球)随水位下降，打开排气口；气体排尽后，水位上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。排气阀也可以跟隔断阀(一般为闸阀、蝶阀、球阀)配套使用，便于排气阀的检修。
