QB1球墨铸铁单口排气阀

单口排气阀产品概述：

用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。阀体为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为螺纹和法兰式两种排气阀。QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。暖通系统及暖通空调系统在运行过程中，水在加热时释放的气体如氢气、氧气等带来的众多不良影响会损坏系统及降低热效应，这些气体如不能及时排掉会产生很多不良后果。诸如：由氧化导致的腐蚀；散热器里气袋的形成；热水循环不畅通不平衡，使某些散热器局部不热；管道带气运行时的噪声；循环泵的涡空现象。所以系统中的废气必须及时排出，由此可见运用自动排气阀的重要作用。



单口排气阀参数：

公称通径：DN15-DN50
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃～90℃
适用介质：水、水和乙二醇混合液
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：螺纹、法兰连接



单口排气阀特性及原理：

其特性为结构简单，安装操作方便。原理为：单口排气阀当系统中有气体溢出时，气体会顺着管道向上爬，聚集在系统的较高点，所以排气阀一般都安装在系统的高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮子(浮筒、浮球)随水位下降，打开排气口；气体排尽后，水位上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。排气阀也可以跟隔断阀(一般为闸阀、蝶阀、球阀)配套使用，便于排气阀的检修。

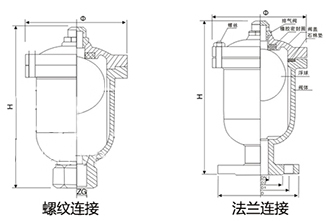

单口排气阀尺寸图：

螺纹连接：

DN	ZG	φ	H
20	3/4	135	205
25	1"	135	205
40	1-1/2	150	205
50	2"	150	205



法兰连接：

DN	D	D1	φ	H
20	105	75	135	210
25	115	85	135	210
40	145	115	150	210
50	160	125	150	210

注：此外形尺寸为1.6Mpa压力排气阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口QB1单口排气阀为圆桶状式阀体，其内部结构主要有不锈钢浮球，本阀分为螺纹和法兰式两种排气阀，QB1单口排气阀适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
