产品概述：
CARX清水复合式排气阀设有一大一小两孔，大孔通径与孔径基本相同，管道首次通水有大量气体往外排，这些气体将从大孔排出。当气体排完后，大孔停止排气，管道在正常运转时，管内自然会产生气囊体，这些气体会慢慢形成变大，然后集中到管道上部，对管道出水量有一定影响，这些气体由小孔解决排出，以确保管道内无气体存在。如果出现停电、停泵，管内水流空时会出现负压，这时管内需要大量的空气，复合式排气阀的浮球顺水下降，打开大孔进行大量进气确保管道安全。
产品参数：
公称通径：DN25-DN300
公称压力：1.0MPa-2.5MPa
适用温度：0-70℃
适用介质：清水
阀体材质：铸铁、球铁、铸钢、不锈钢
连接方式：螺纹、法兰

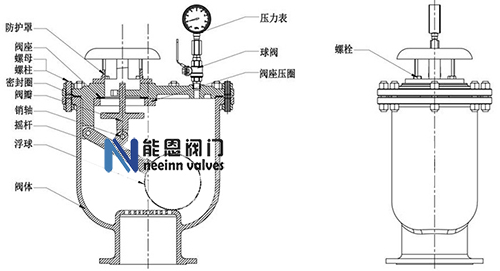

产品零部件材质：
名称 | 材料 | 名称 | 材料 |
阀体 | 铸铁、球铁、铸钢、不锈钢 | 防护罩 | HT200、球铁、不锈钢 |
密封圈 | 丁腈橡胶 | 浮球 | 不锈钢304、不锈钢316 |
定位架 | 不锈钢 | 杠杆 | H59 黄铜 |
螺栓 | 不锈钢 | 球阀 | 黄铜、不锈钢 |

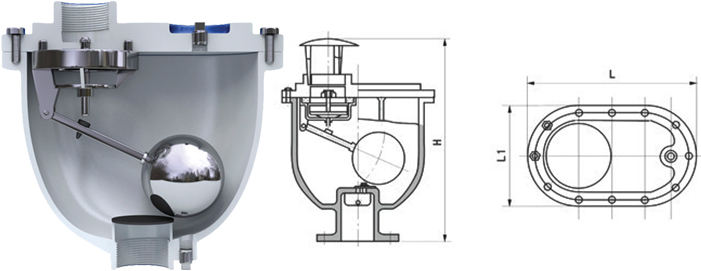

产品尺寸：
DN | 25 | 32 | 50 | 65 | 80 | 100 | 150 | 200 |
H | 330 | 330 | 475 | 475 | 552 | 628 | 686 | 686 |
L | 280 | 280 | 360 | 360 | 400 | 465 | 537 | 537 |
产品性能表：
压力试验 | 壳体强度试验 | 试验压力 | 0.5 | 1.5 | 2.4 | MPa | ||
水 | ||||||||
高压密封试验 | 试验压力试验介质 | 0.7 | 1.76 | 2.75 | MPa | |||
水 | ||||||||
低压密封试验 | 试验压力 | 0.02MPa | ||||||
试验介质 | 水 | |||||||
排气性能 | 公称通径/mm | 50 | 65 | 80 | 100 | 125 | 200 | 300 |
ΔP为0.035MPa时的排气量(m3/h) | 670 | 1600 | 2100 | 2900 | 6100 | 11800 | 38000 | |
ΔP为0.07MPa时的排气量(m3/h) | 1080 | 2800 | 3200 | 4850 | 10850 | 18300 | 49400 | |
进、出口瞬时排气压差 | ΔP≥0.1MPa | |||||||
适用工作温度 | 0℃-70℃ | |||||||
适用介质 | 清水等 | |||||||
产品原理：
CARX复合式排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。采用特定的浮球直径，使得它产生的气流动力能够维持浮球在气流经过时开启，实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度的圆锥体，可做到不管气压多大、气流速度多高、排气口不会被吹堵。
|
综合信息： |
|
|
产品品牌：neeinn 能恩 |
加工定制：支持来图来样定制加工 |
|
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
阀体材质：球墨铸铁,铸钢,不锈钢,合金钢,特殊钢 |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
生产厂家：上海能恩阀门有限公司 |
