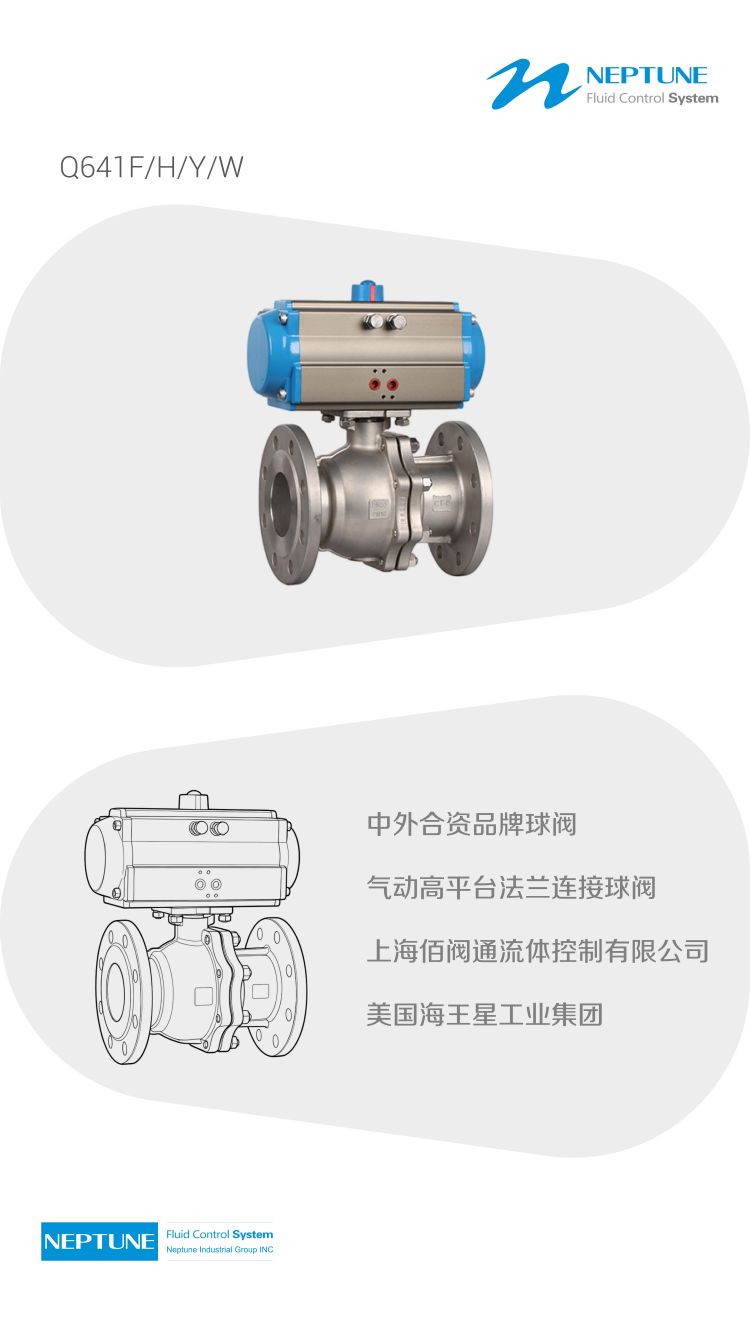

| 产品名称：高平台法兰气动球阀 | 产品型号：Q641F |
| 公称通径：DN15-DN300 | 公称压力：0.6-4.0MPa |
|
阀体材质：不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|
Q641F高平台法兰气动球阀采用ISO 5211标准设计的高平台一体式阀体，使执行机构无需额外支架和连接轴即可直接安装，大幅简化装配过程并提升连接稳固性。阀内球体为浮动式结构，配合聚四氟乙烯PTFE阀座可实现双向零泄漏密封，启闭只需九十度旋转，操作力矩低，全通径流道几乎无流体阻力。阀体材质可选WCB碳钢或不锈钢304、316，公称通径覆盖DN15至DN200mm，公称压力达PN1.6至6.4MPa，适用温度为-20℃至350℃。通过配置电磁阀、限位开关或阀门定位器，能实现远程开关或比例调节控制，广泛应用在石油、化工、电力、冶金及水处理等需要快速切断与自动化控制的工业管路中。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | Q641F（高平台） |
| 公称通径 (DN) | DN15 ~ DN300（可达 DN400，固定式结构） |
| 公称压力 (PN) | PN16 / PN25 / PN40 / PN64（美标 Class150 / 300 可选） |
| 结构形式 | 浮动球（≤DN200）/ 固定球（≥DN250） |
| 连接方式 | 法兰连接（HG/T20592、GB/T9113、ANSI B16.5、JIS 等） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L（可做硬铬/Ni60 喷涂） |
| 密封阀座材质 | PTFE、RPTFE、PPL、TFM、尼龙、金属硬密封（堆焊 Stellite） |
| 高平台标准 | ISO 5211 直装式平台，无需支架，执行器与阀体直接连接 |
| 适用介质 | 水、蒸汽、油品、气体、弱酸弱碱、溶剂、粘稠流体等 |
| 适用温度 | PTFE：-20℃ ~ +150℃；PPL：-20℃ ~ +250℃；金属密封：≤450℃ |
| 法兰标准 | 国标、美标、日标、德标（按需定制） |
| 气动执行器 | 双作用（DA）/ 单作用（SR），铝/不锈钢/铸铁，直接安装于高平台 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（电磁阀控制）/ 调节型（配定位器 4-20mA） |
| 附件配置 | 电磁阀、限位开关、过滤减压阀、手轮机构、气锁阀、阀位变送器等 |
| 泄漏等级 | 软密封：≤0.01% 额定流量系数（VI 级）；金属密封：≤0.1%（V 级） |
| 防爆等级 | 可选防爆电磁阀/限位开关（Ex d ⅡB T4 / Ex d ⅡC T6） |
| 适用行业 | 石油、化工、天然气、冶金、电力、制药、环保、水处理等 |
