| 产品名称：气动三通球阀 | 产品型号：Q644(5)F |
| 公称通径：DN15-DN300 | 公称压力：0.6-4.0MPa |
|
阀体材质：铸钢,不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|

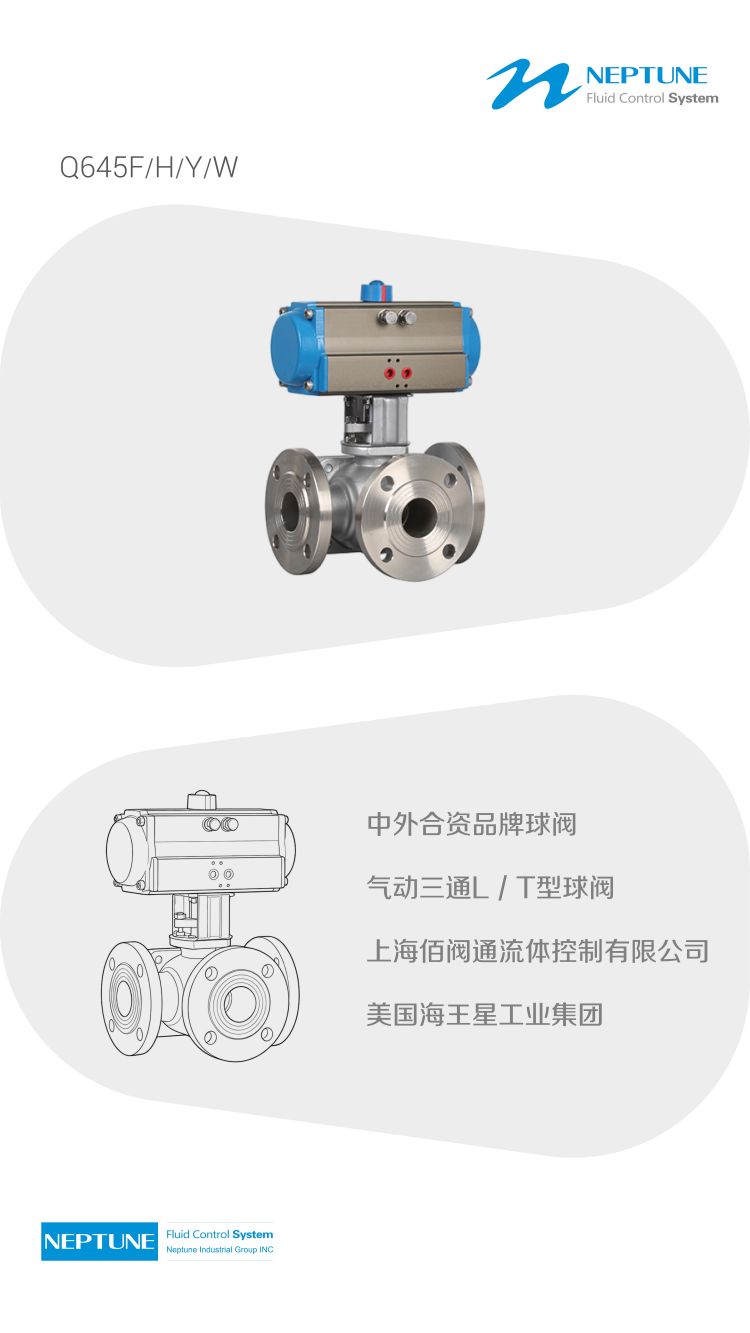

Q644F与Q645F气动三通球阀均为四阀座结构，其中Q644F为L型流道，可切换两种流向实现九十度换向，而Q645F为T型流道，能同时连通三个通道，适用于合流或分流工况。阀体采用铸造或锻造不锈钢或碳钢，球体由聚四氟乙烯阀座密封，开关扭矩小且双向零泄漏。气动执行器通过电磁阀控制，带动阀杆及球体旋转，改变介质流向。该阀内螺纹或法兰连接方式灵活，常用于油品、化工、供热及水处理系统中的多向切换或混合调配。L型多用作物料换向阀，T型则更适合需要同时开启两路或三路通过的场合，整体动作迅速，配合定位器还能实现比例调节，是自动化管网中重要的流体方向控制元件。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | Q644F（L型三通）/ Q645F（T型三通） |
| 公称通径 (DN) | DN15 ~ DN200（更大口径可定制） |
| 公称压力 (PN) | PN16 / PN25 / PN40（Class150 / 300 可选） |
| 结构形式 | 三通球阀，L型（Q644F：切换流向，90°改变通道）/ T型（Q645F：分流或合流，双向导通） |
| 连接方式 | 法兰连接（HG/T20592、GB/T9113、ANSI B16.5 等） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L（可做硬化处理） |
| 密封阀座材质 | PTFE、RPTFE、PPL、TFM（标准软密封）；可选金属硬密封（≤450℃） |
| 适用介质 | 水、蒸汽、油品、气体、弱酸碱、溶剂、颗粒流体（需清洁）等 |
| 适用温度 | PTFE/RPTFE：-20℃ ~ +150℃；PPL：-20℃ ~ +250℃；金属密封：≤450℃ |
| 流向形式 | L型：改变介质流向，切换通道；T型：分流（一进两出）或合流（两进一出） |
| 法兰标准 | 国标、美标、日标、德标（按需定制） |
| 气动执行器 | 双作用（DA）/ 单作用（SR，弹簧复位），铝合金或不锈钢材质 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（配电磁阀，两位式控制）/ 调节型（配定位器，4-20mA信号） |
| 附件配置 | 电磁阀、限位开关（回讯器）、过滤减压阀、手轮机构、气锁阀等 |
| 泄漏等级 | 软密封：≤0.01% 额定流量系数（VI 级）；金属密封：≤0.1%（V 级） |
| 防爆要求 | 可选防爆电磁阀/限位开关（Ex d ⅡB T4 / Ex d ⅡC T6） |
| 适用行业 | 石油、化工、精细化工、制药、水处理、环保、食品饮料等 |
