| 产品名称：气动对夹式V型球阀 | 产品型号：VQ677 |
| 公称通径：DN15-DN300 | 公称压力：0.6-4.0MPa |
|
阀体材质：铸钢,不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|

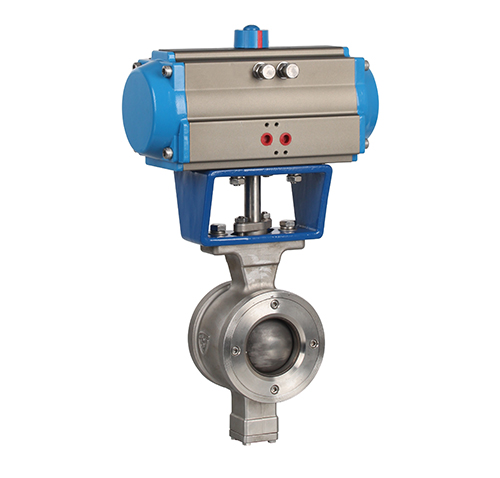

VQ677(F,H,Y)气动对夹式V型球阀由GT/AT/AW等系列气动活塞式执行机构与对夹式V型球阀组成，对夹连接大幅减轻整阀重量，阀体为整体式结构刚性强。该阀为直角回转结构，球芯采用带V型缺口的四分之一半球体，具有锋利的刃口，当阀芯旋转关闭时V型缺口与阀座之间产生强大的楔形剪切力，既能切断长纤维等杂质又可实现自洁功能防止球芯卡死。其阀芯可选V型近似等百分比流量特性或U型近似线性流量特性，可调比高达300:1，无需定位器即可实现不同流量特性的控制。密封形式根据后缀区别：F代表聚四氟乙烯(PTFE)软密封适用-30℃～180℃常温工况，H代表增强对位聚苯(PPL)软密封及合金钢硬密封适用≤300℃中温工况，Y代表金属硬密封适用-40℃～450℃高温工况，其密封面堆焊硬质合金并经硬化处理，耐高温耐冲刷。公称通径DN25～DN300，公称压力PN1.0～6.4MPa，阀体材质可选WCB铸钢或不锈钢304/316，广泛应用于造纸、化工、石油、电力、冶金、环保等行业，特别适合控制纸浆、污水、泥浆、纤维及含微小固体颗粒的悬浮介质。该阀可配电磁阀实现快速切断，也可配电气阀门定位器接收4-20mA信号实现0-90°任意角度的比例调节，同时具备调节与开关双重功能。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | VQ677F / VQ677H / VQ677Y |
| 密封材质区分 | F：PTFE（软密封） / H：合金钢硬密封 / Y：硬质合金（喷涂或堆焊） |
| 公称通径 (DN) | DN25 ~ DN300（部分可达 DN400） |
| 公称压力 (PN) | PN10 / PN16 / PN25 / PN40（Class150 / 300 可选） |
| 结构形式 | V 型切口球芯，固定或浮动式，对夹式超薄阀体 |
| 连接方式 | 对夹式（无法兰，双头螺栓穿过管道法兰夹紧） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L，表面镀硬铬、喷涂碳化钨或镍基合金（VQ677H/Y 硬化处理） |
| 密封阀座材质 | PTFE / RPTFE（F型）；不锈钢+堆焊 Stellite（H型）；硬质合金（Y型） |
| 适用介质 | 纸浆、纤维、泥浆、含颗粒流体、污水、粘稠液体、蒸汽、气体等 |
| 适用温度 | F型：-20℃ ~ +150℃；H/Y型：-29℃ ~ +450℃（金属硬密封） |
| V 型切角特性 | 近似等百分比流量特性，可调比 R≥100，具有剪切和自清洁功能 |
| 对夹式标准 | 阀体长度符合 ISO 5752 / EN 558 系列 16/17，顶法兰 ISO 5211 直装 |
| 气动执行器 | 双作用（DA）/ 单作用（SR），铝合金或不锈钢/铸铁，高平台直接连接 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（两位式切断）/ 调节型（配定位器，4-20mA 信号） |
| 附件配置 | 电磁阀、限位开关、过滤减压阀、手轮机构、气锁阀、阀位变送器等 |
| 泄漏等级 | 软密封（F型）：≤0.01% 额定流量系数（VI 级）；硬密封（H/Y）：≤0.1%（V 级） |
| 防爆要求 | 可选防爆电磁阀/限位开关（Ex d ⅡB T4 / Ex d ⅡC T6） |
| 适用行业 | 造纸、制糖、污水处理、化工、冶金、电力、食品、环保等 |
