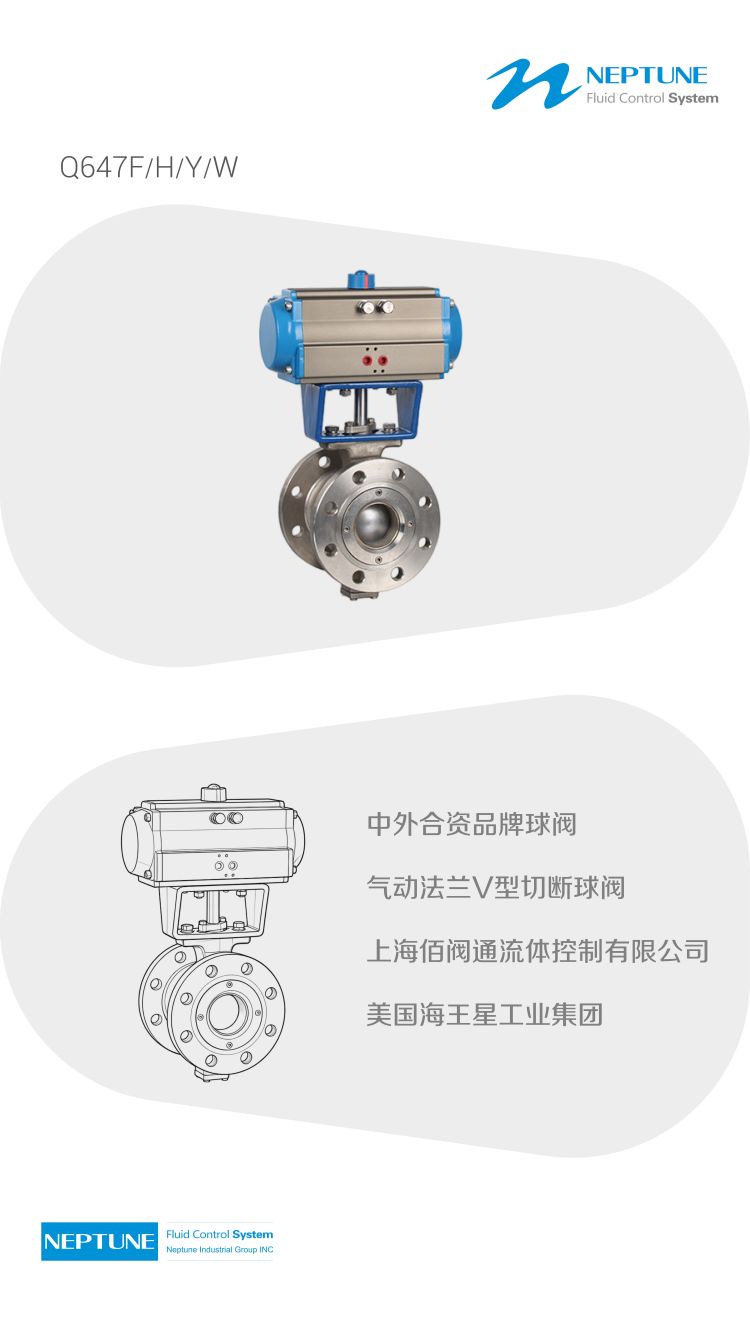

| 产品名称：气动V型切断球阀 | 产品型号：VQ647H |
| 公称通径：DN15-DN300 | 公称压力：0.6-4.0MPa |
|
阀体材质：铸钢,不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|
VQ647H气动V型切断球阀是一种直角回转结构的控制阀，由活塞式气动执行器和V型球阀组成。其核心在于球芯上开设了特殊V形切口，当阀门启闭时，V形缺口与金属阀座之间产生强大的楔形剪切作用，能有效切断介质中的纤维、颗粒等杂质，并具备极佳的自洁功能，彻底解决了普通阀门易堵塞卡死的问题。该阀既可通过电磁阀实现快速开关做切断阀使用，也可配装电气阀门定位器输入4-20mA信号实现0-90°任意角度的比例调节。其流量特性近似等百分比，可调比高达300:1，控制精度极高。阀体采用整体结构，配备自润滑轴承与可动金属阀座，密封可靠且寿命长。该产品特别适用于造纸工业的纸浆、污水处理厂的泥浆、化工领域的粘稠悬浮液等含大量纤维或固体颗粒的恶劣介质工况。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | VQ647H |
| 公称通径 (DN) | DN25 ~ DN400（部分厂家可达 DN500） |
| 公称压力 (PN) | PN16 / PN25 / PN40 / PN64（Class150 / 300 可选） |
| 结构形式 | V 型切口球芯，固定式或浮动式结构 |
| 连接方式 | 法兰连接（HG/T20592、GB/T9113、ANSI B16.5 等） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L，表面镀硬铬或喷涂碳化钨/镍基合金 |
| 密封阀座材质 | 聚四氟乙烯（PTFE）、增强PTFE、PPL、金属硬密封（堆焊 Stellite） |
| 适用介质 | 纸浆、纤维、泥浆、含颗粒流体、污水、粘稠液体、蒸汽、气体等 |
| 适用温度 | PTFE/RPTFE：-20℃ ~ +150℃；PPL：-20℃ ~ +250℃；金属密封：≤450℃ |
| V 型切角特性 | 近似等百分比流量特性，可调比 R≥100，具有剪切和自清洁功能 |
| 法兰标准 | 国标、美标、日标、德标（按需定制） |
| 气动执行器 | 双作用（DA）/ 单作用（SR，弹簧复位），铝合金或不锈钢/铸铁 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（两位式切断）/ 调节型（配定位器，4-20mA 信号控制） |
| 附件配置 | 电磁阀、限位开关、过滤减压阀、手轮机构、气锁阀、阀位变送器等 |
| 泄漏等级 | 软密封：≤0.01% 额定流量系数（VI 级）；金属硬密封：≤0.1%（V 级） |
| 防爆要求 | 可选防爆电磁阀/限位开关（Ex d ⅡB T4 / Ex d ⅡC T6） |
| 适用行业 | 造纸、制糖、污水处理、化工、冶金、电力、环保等 |
