| 产品名称：气动对夹式球阀 | 产品型号：Q671F |
| 公称通径：DN15-DN300 | 公称压力：0.6-4.0MPa |
|
阀体材质：铸钢,不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|

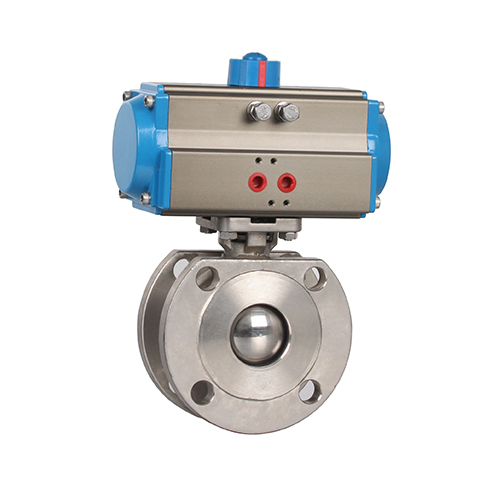

Q671F气动对夹式球阀亦称气动超薄球阀，采用超短法兰距设计，由单双作用气动执行器与O形、V形或矩形球芯一体式阀体直连构成，整体结构紧凑、体积小、重量仅为普通球阀一半。阀杆带动O形或V形球芯旋转90°实现快开快关与双向零泄漏密封。公称通径DN15～200mm、压力PN1.0～2.5MPa，标配电磁阀、定位器及行程开关后可实现远程调控。其整体式阀体与对夹式结构尤其适合石油化工、造纸轻工等管廊狭窄空间的气液及纸浆纤维类粘稠介质的自动调节与切断。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | Q671F |
| 公称通径 (DN) | DN15 ~ DN200（部分可达 DN250） |
| 公称压力 (PN) | PN10 / PN16 / PN25（美标 Class150 可选） |
| 结构形式 | 超薄型对夹式，浮动球结构 |
| 连接方式 | 对夹式（阀体无法兰，用长螺栓穿过管道法兰夹紧） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L（可做硬化处理） |
| 密封阀座材质 | PTFE、RPTFE、PPL、TFM、尼龙（标准软密封） |
| 适用介质 | 水、油、气、弱酸碱、溶剂、食品饮料、真空系统等洁净介质 |
| 适用温度 | PTFE：-20℃ ~ +150℃；PPL：-20℃ ~ +250℃ |
| 对夹式标准 | 参考 GB/T 12237、ISO 5211 顶法兰，阀体长度符合企业标准或国标 |
| 气动执行器 | 双作用（DA）/ 单作用（SR，弹簧复位），铝合金或不锈钢材质 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（配电磁阀）/ 调节型（配定位器，4-20mA 信号） |
| 附件配置 | 电磁阀、限位开关、过滤减压阀、手轮机构、气锁阀等 |
| 泄漏等级 | 软密封：≤0.01% 额定流量系数（VI 级，完全密封） |
| 法兰标准匹配 | 对夹式阀体配合管道法兰标准：HG/T20592、ANSI B16.5、JIS 等 |
| 防爆要求 | 可选防爆电磁阀/限位开关（Ex d ⅡB T4 / Ex d ⅡC T6） |
| 适用行业 | 水处理、食品饮料、制药、纺织、化工、暖通空调、自动化生产线 |
