Y13H内螺纹蒸汽减压阀


内螺纹蒸汽减压阀

详细说明

Y13H内螺纹蒸汽减压阀产品概述:

内螺纹蒸汽减压阀结构特点和用处:
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本产品主要用于蒸汽管路,起减压稳压作用。



内螺纹蒸汽减压阀性能指标:

公称压力(Mpa)

1.6

2.5

壳体试验压力(Mpa)*

2.4

3.75

密封试验压力(Mpa)

1.6

2.5

最高进口压力(Mpa)

1.6

2.5

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

最小压差

0.15

0.15

渗漏量

GB12245-1989

*:壳体试验不包括膜片、阀盖。



内螺纹蒸汽减压阀主要零件材料:

零件名称

零件材料

阀体阀盖底盖

WCB

阀座阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn



内螺纹蒸汽减压阀流量系数(Cv):

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

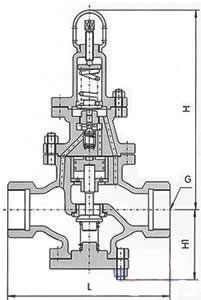

内螺纹蒸汽减压阀连接尺寸:

公称通径DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125



如有需要请参照以下减压阀调压步骤:

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀;

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧;

4、螺母锁紧打开减压阀后闸阀;

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。



减压阀订货注意事项:

减压阀选型时应注意口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,法兰标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。



综合信息:

产品品牌:neeinn 能恩

加工定制:支持来图来样定制加工

连接方式:对夹,法兰,螺纹,焊接(承插,对焊)

阀体材质:球墨铸铁,铸钢,不锈钢,合金钢,特殊钢

出厂颜色:以出厂为准,可定制其他颜色

包装规格:纸箱/木箱

驱动方式:手动,蜗轮传动,电动,气动,自动

运输方式:快递,物流,航空

制造标准:国标GB、德国DIN、美国API、ANSI

生产厂家:上海能恩阀门有限公司
