Y42X弹簧薄膜式减压阀

上海能恩阀门有限公司成立于中华人民共和国2010年，长期从事【Y42X弹簧薄膜式减压阀】产品的工程配套服务至今已十载有余，所有【减压阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证，必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。

详细介绍

Y42X弹簧薄膜式减压阀产品概述：

Y42X弹簧薄膜式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

型号：Y42X	公称通径：15mm-500mm	使用压力：1.6Mpa~10.0Mpa
连接方式：法兰连接	形式：弹簧式	主要功能：起减压保护作用
使用介质：水管道	材质：碳钢.不锈钢	标准：机械部标准或定做非标

主要技术参数：

公称压力(Mpa)	1.0	1.6	2.5
壳体试验压力(Mpa)*	1.5	2.4	3.75
密封试验压力(Mpa)	1.0	1.6	2.5
最高进口压力(Mpa)	1.0	1.6	2.5
出口压力范围(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	0
工作温度	0℃-80℃

主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

流量系数：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

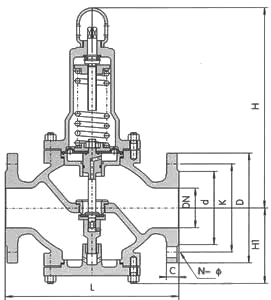

主要外形尺寸：

型号	公称压力PN(Mpa)	公称通径 DN(mm)	尺寸 (mm)
型号	公称压力PN(Mpa)	公称通径 DN(mm)	L	H1	H2	H	D1	D2	Z-фd	Kg
Y42X-16	1.6	20	160	89	220	105	75	55	4-14	11
		25	180	101	335	115	85	65	4-14	13.5
		32	200	107	345	135	100	78	4-18	17
		40	220	113	370	145	110	85	4-18	20.5
		50	250	120	370	160	125	100	4-18	23
		65	280	125	370	180	145	120	4-18	26
		80	310	140	460	195	160	135	8-18	38.5
		100	350	150	520	215	180	155	8-18	40.5
		125	400	190	560	245	210	185	8-18	56
		150	450	205	580	280	240	210	8-22	90
		200	550	220	630	335	295	265	12-22	106
		250	600	270	750	405	355	320	12-25	145
		300	800	310	780	460	410	375	12-25	330
		350	850	390	850	520	470	435	16-25	505
		400	900	420	925	580	525	480	16-30
Y42X-25	2.5	20	160	89	220	105	75	55	4-14	12
		25	180	101	335	115	85	65	4-14	15
		32	200	107	345	135	100	78	4-18	18.5
		40	220	113	370	145	110	85	4-18	22
		50	250	120	370	160	125	100	4-18	25
		65	280	125	370	180	145	120	4-18	28
		80	310	140	460	195	160	135	8-18	41
		100	350	150	520	230	190	160	8-23	60
		125	400	200	560	270	220	185	8-25	97
		150	450	210	580	300	250	218	8-28	114
		200	550	245	630	360	310	278	12-25	153

如有需要请参照以下减压阀调压步骤：

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀；

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧；

4、螺母锁紧打开减压阀后闸阀；

5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。

减压阀订货注意事项：

减压阀选型时应注意口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,法兰标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。

弹簧薄膜式减压阀
