简要介绍 :
【角座阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询角座阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!

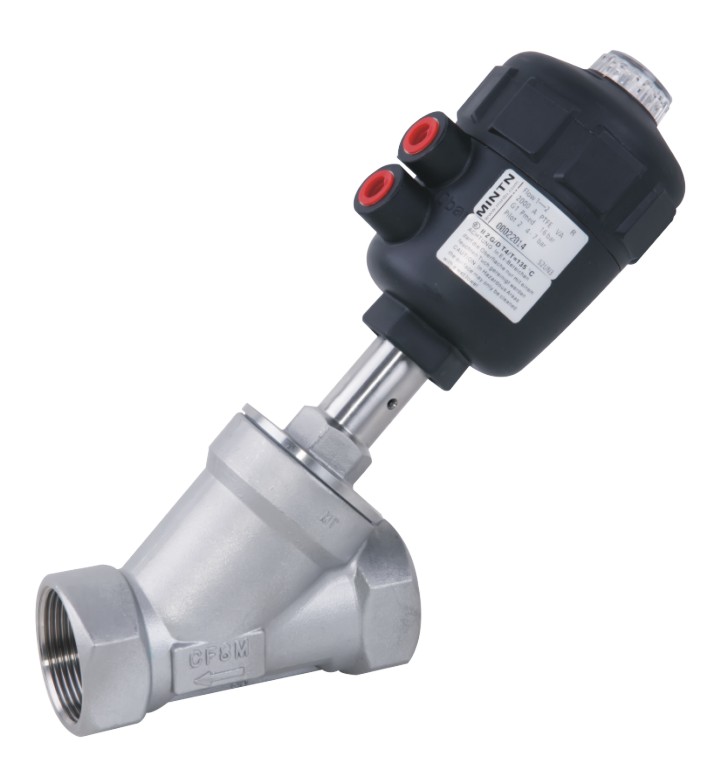

角座阀概述

角座阀是采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀。使用时应该选择常开或常闭。角座阀广泛应用于短时间频繁启动,保持流速能够节省空间,具有反应灵敏,动作准确的特点,配合电磁阀使用,用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。






制造标准


● GB/T 1047 管道元件的公称通径
   GB/T 1048 管道元件的公称压力
   GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
   GB/T 1220 不锈钢棒

● GB/T 11170不锈钢 多元素含量的测定 火花放电原子发射光谱法(常规法)
   GB/T 12220通用阀门 标志
   GB/T 12221 金属阀门 结构长度
   GB/T 12223 部分回转阀门驱动装置的连接

● JB/T 308 阀门型号编制方法
  GB/T 12224 钢制阀门一般要求
  GB/T 12230通用阀门不锈钢铸件技术条件
  GB/T 13927工业阀门 压力试验
  GB/T 13277一般用压缩空气质量等级

● JB/T 7927阀门铸钢件 外观质量要求
   JB/T 7928通用阀门 供货要求
   JB/T 8859截止阀 静压寿命试压规程
   JB/T 8864阀门气动装置技术条件
   JB/T 10688 聚四氟乙烯垫片 技术条件

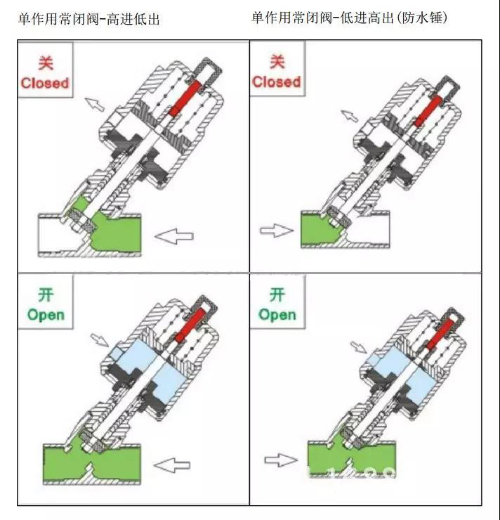

工作原理



单作用和双作用

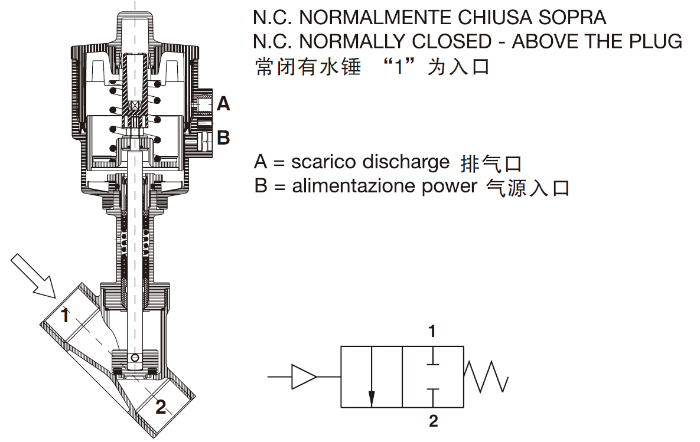

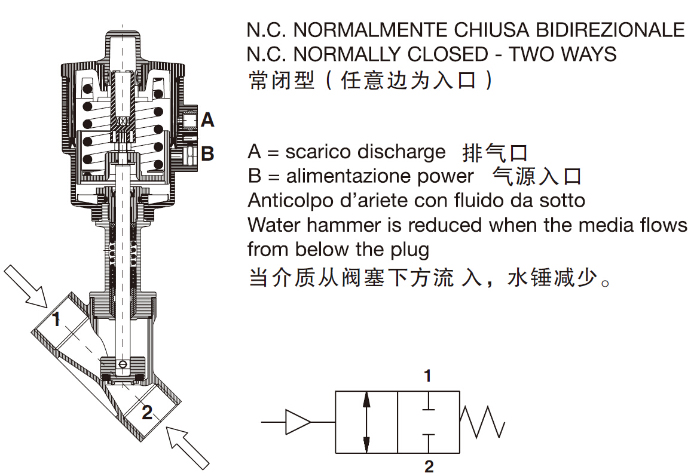

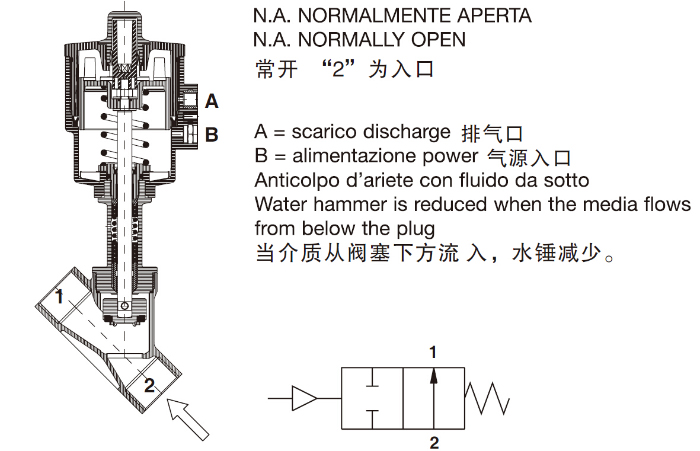

● 单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。

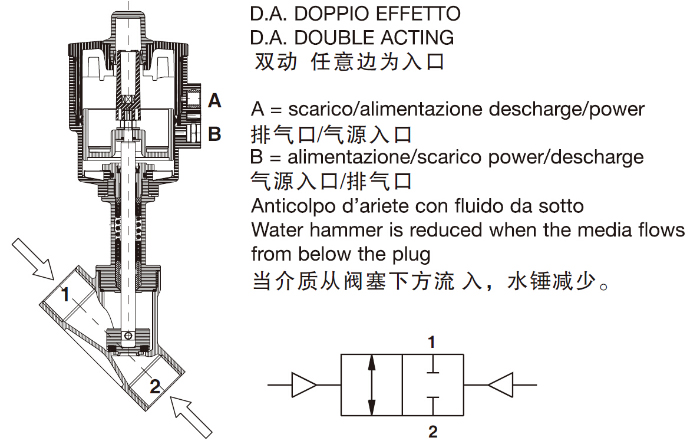

● 双作用(气动头通常为两个孔);工作原理:给气控制其开关。(根据客户要求,还可以选双作用加弹簧复位,控制更精准)。




结构特点


1、具有阀门开或关位置显示。
2、外部气动先导,可增加使用寿命,免维护。
3、溢流口与滑块间有自调节密封压盖,可提高密封性能。
4、阀体角座结构,可实现大流量(特别是与普通截止阀相比较)





技术参数


角座阀选用标准:
1、压力范围:0-2.5Mpa(即PN0-PN25)
2、介质温度:-20 ℃ ~+200 ℃(常温型) -20℃ - +300℃(高温型)
3、环境温度:-10 ℃ ~+60 ℃
4、螺纹式气动角座阀规格:DN10-80
5、快装式气动角座阀规格:DN15-80
6、法兰式气动角座阀规格:DN15-80
7、全不锈钢气动丝扣(内螺纹)角座阀:DN10-65
8、全不锈钢气动快装式角座阀:DN15-65
9、全不锈钢气动法兰角座阀:DN15-80 阀体材料:不锈钢
10、密封材料:聚四氟乙烯
11、执行机构外壳:聚酰按、不锈钢

12、气动角座阀在生活中的应用:
13、控制气体:中性气体,空气
14、控制液体:自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。。
