【JZF11F螺纹连接塑料头气动角座阀】采用工程塑料气动头与不锈钢阀体组合，耐腐蚀、重量轻、成本低；内螺纹连接（G/NPT）安装便捷，单作用或双作用气动驱动，启闭迅速、流量大，适用于水、弱酸碱、食品饮料及洁净流体控制，广泛应用于灌装、清洗、CIP系统及小型自动化设备。 |
项目 | 参数说明 |
产品名称 | JZF11F螺纹连接塑料头气动角座阀 |
阀头材质 | 工程塑料 |
阀体/阀杆材质 | 不锈钢304 / 316（保证强度与耐压） |
连接方式 | 内螺纹（G1/2"、G3/4"、NPT1/2" etc.，DN15–DN50） |
公称通径（DN） | DN15、DN20、DN25、DN32、DN40、DN50 |
工作压力 | ≤1.6MPa |
工作温度 | -196℃～+425℃ |
适用介质 | 纯水、软化水、食品液体、弱酸、弱碱、盐溶液、酒精等 |
驱动方式 | 单作用（弹簧复位） / 双作用（气开气关） |
气源压力 | 0.3-0.8MPa（干燥洁净压缩空气） |
密封材料 | EPDM、Viton（FKM）或PTFE（依温度与化学兼容性选配） |
控制附件 | 可配电磁阀、限位开关、手动装置 |
应用行业 | 食品饮料、生物制药、水处理、电镀、化妆品、实验室设备 |
工作原理
在非工作状态时，由于弹簧力作用，阀门常闭（开）。当执行器活塞被压缩气体作用时，阀门打开（关闭）。双作用形式靠压缩气体控制阀门开关。
应用范围
啤酒饮料灌装设备
制药及医疗设备
印染纺织
化工行业
气体工业
高温灭菌
发泡机械
水/污水处理
结构特点
流量大，流阻小，无水锤
Y型设计，增加30%流量
使用寿命长
阀杆自动校正，自润滑，减少维护次数
技术参数
管道压力：Max1.6Mpa（232psi）
控制压力：0.3-0.8Mpa（43.5-116psi）
控制介质：中性气体或空气
阀体材料：CF8M/CF8(SS316,SS304)
密封材料：聚四氟乙烯
气缸材料：塑料PPS
气缸尺寸：27mm，32mm，40mm，50mm，63mm，80mm，100mm，125mm
适用介质：水，酒精，油，染料，蒸汽，中性气体或液体，有机溶剂，酸碱溶液
介质温度：-10℃-+180℃，25℃-+220℃
环境温度：-10℃-+80℃
控制形式：单作用常闭，常开，双作用常闭，双作用自由态
连接形式：螺纹式，焊接式，法兰式，快装式

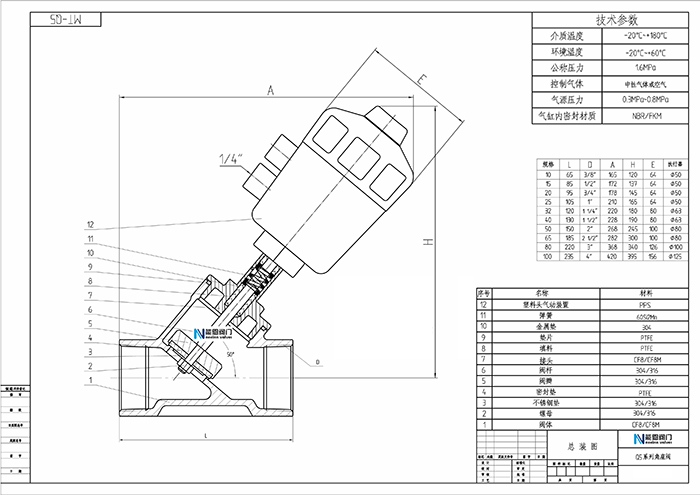

CAD图纸
|
综合信息： |
|
|
产品品牌：neeinn 能恩 |
加工定制：支持来图来样定制加工 |
|
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
阀体材质：球墨铸铁,铸钢,不锈钢,合金钢,特殊钢 |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
生产厂家：上海能恩阀门有限公司 |
