Q611F气动三片式球阀

气动三片式球阀
产品信息
产品型号:Q611F 产品口径:DN15-100mm
产品压力:1.6MPa-6.4MPa 产品材质:铸钢,不锈钢
当前位置:首页 - 产品中心 - 球阀 - 气动球阀

● 询价请直接拨打021-31263961至销售部一对一为你提供服务。
● 关于占线:请拨打021-31006711、31006722、31006733
● 客户提供:工作压力及温度、介质、连接及驱动方式等产品参数。
● 具体商定:是否含运费、交货期、保质期、付款方式等事宜。
● 现货充足:常用常规产品规格基本现货供应,缩短了交货期。
● 其他特殊要求需在询价中说明,可根据要求配置各类驱动装置。

上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【Q611F气动三片式球阀】产品的工程配套服务至今已十载有余,所有【球阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。


详细介绍

上海“N”字形阀商品牌创立者“能恩阀门”为您提供气动三片式球阀项目支持,气动三片式球阀的主要应用场合,气动三片式球阀产品型号,气动三片式球阀工作原理,气动三片式球阀结构尺寸或CAD图纸,气动三片式球阀生产所需的执行标准以及相关产品的配套。以下是包含气动三片式球阀的相关描述,如果您对本文中所提供的Q611F气动三片式球阀产品内容有任何疑问,请您联系我们,我们将一对一为您提供一站式的贴心服务。

气动三片式球阀

产品概述:

Q611F三片式气动球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。



技术参数:

公称通径 DN(mm)

6-100

公称压力 PN(MPa)

1.6

公称压力 PS(MPa)

强度试验

2.4

密封试验

1.8

材料 \ 材料代号

C

P

R

主要零件

阀体

WCB

CF8 304

CF8M 316

球体

WCB

CF8 304

CF8M 316i

阀杆

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28 ℃ -300 ℃

气动装置

型号

OBD 系列

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12238

Gb12221

/

GB/T13927

GB13927

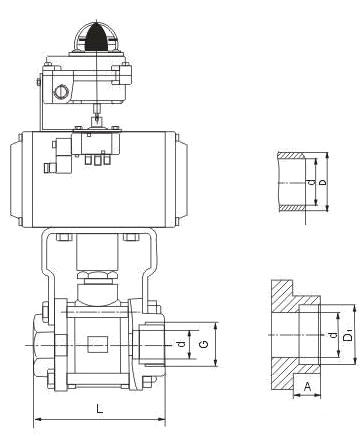

主要外形及连接尺寸表:



口径
(mm)

尺 寸(mm)

气动装置型号(仅供参考)

三段式

对焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1~14.3

9.5

OBD50

  10

3/8

65

12.7

65

12.7

18

65

12.7

17.55~17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7~21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05~27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8~34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55~42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65~48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1~61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130






配套产品


声明:本文中所有关于《Q611F气动三片式球阀》产品的文字描述、数据展示、实拍图片等考虑到使用工况条件不同,难免会有所偏差、不恰当或是有不充分的描述,故仅适用于参考。
