| 产品名称：气动内螺纹三片式球阀 | 产品型号：Q611F |
| 公称通径：DN15-DN100 | 公称压力：0.6-4.0MPa |
|
阀体材质：不锈钢304、316L |
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
产品品牌：NEPTUNE 佰阀通（中外合资） |
|

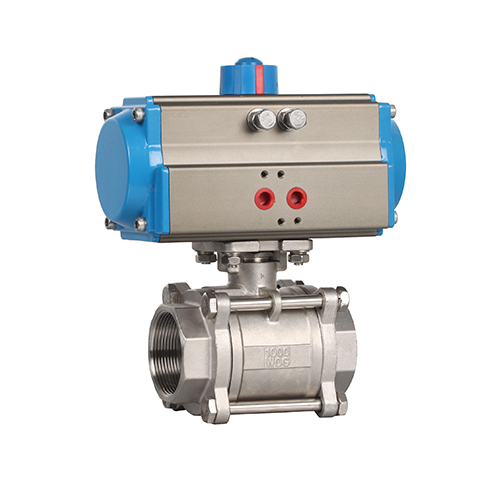

Q611F气动内螺纹三片式球阀采用三片式分体结构，主阀体与两端侧盖通过螺栓紧固，拆装便捷，便于现场快速更换阀座或清洗内部流道，内螺纹连接方式适用于小口径管道系统，一般公称通径在DN15至DN100之间。阀体材质多为不锈钢，球体经精密抛光并由聚四氟乙烯阀座密封，可实现启闭全过程零泄漏。气动执行器为齿轮齿条式或拨叉式，双作用或单作用弹簧复位可选，配合电磁阀或限位开关能实现远程集中控制。该阀特别适合制药、食品、精细化工及水处理等需要频繁启闭的洁净场合，其紧凑设计允许在有限空间内安装，且三片式构造便于维护保养，整体动作迅速，开关只需旋转九十度，能显著提升管道流体的自动化控制水平。 |
参数项 | 技术指标 |
|---|---|
| 产品型号 | Q611F |
| 公称通径 (DN) | DN06 ~ DN100（对应 1/4" ~ 4"） |
| 公称压力 (PN) | PN16 / PN25 / PN40 / PN63（可选） |
| 结构形式 | 三片式，浮动球结构 |
| 连接方式 | 内螺纹（G螺纹 / NPT / RC 可选） |
| 阀体材质 | WCB（碳钢）、CF8（304）、CF8M（316）、CF3M（316L） |
| 球芯材质 | 304 / 316 / 316L（与阀体匹配或更高） |
| 密封阀座材质 | PTFE、RPTFE、PPL、TFM（增强型） |
| 适用介质 | 水、油、气、弱酸碱、食品饮料、医药、真空等洁净流体 |
| 适用温度 | PTFE：-20℃ ~ +150℃；PPL：-20℃ ~ +250℃ |
| 气动执行器 | 双作用（DA）、单作用（SR，弹簧复位），铝合金或不锈钢 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 控制方式 | 开关型（两位式，配电磁阀） / 调节型（配定位器+4-20mA信号） |
| 附件配置 | 电磁阀、限位开关（回讯器）、过滤减压阀、手轮机构、气动三联件等 |
| 泄漏等级 | PTFE/PPL：≤0.01% 额定流量系数（完全密封，VI级） |
| 螺纹标准 | ISO 7/1（G）、ANSI B1.20.1（NPT）、ISO 228 等 |
| 适用行业 | 化工、食品制药、水处理、实验室、气动管路、自动化控制系统 |
声明：为确保【Q611F气动内螺纹三片式球阀】在工艺控制中安全可靠、经济高效，建议根据介质特性、压力范围、流量需求及安装环境等参数进行科学选型。欢迎致电我司销售与技术团队，我们将第一时间为您提供专业、高效的选型支持与解决方案！ |
