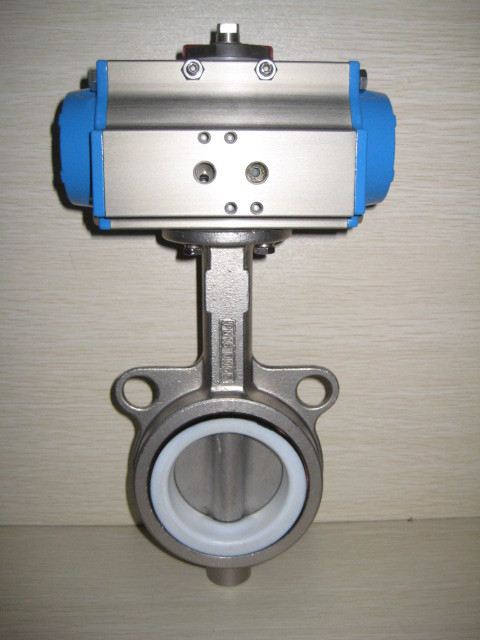

一、产品概述

D673H 气动三偏心硬密封蝶阀是一种高性能工业自动控制阀门，采用气动执行器驱动 + 三偏心金属硬密封结构，专为高温、高压、强腐蚀或含颗粒等严苛工况设计。其具备双向零泄漏（可达 ANSI Class V/VI）、长寿命、快速启闭和高可靠性，广泛应用于石油、化工、电力、冶金、热力等关键流程系统。



二、型号含义（按中国通用阀门型号编制标准）

字符	含义
D	蝶阀（Butterfly Valve）
6	驱动方式：气动驱动（Pneumatic Actuator）
7	连接形式：对夹式（Wafer Type，夹装于两法兰之间）
3	结构形式：三偏心（Triple Eccentric）
H	密封面材料：硬密封（Metal-to-Metal，如不锈钢+司太立合金 Stellite）

D673H 含义：气动驱动、对夹连接、三偏心结构、硬密封蝶阀

补充说明：

• 若为 D643H，则为“法兰连接”；

• 若标注 D673H-25，表示公称压力 PN25（2.5 MPa）；

• 气动执行器可配 单作用（弹簧复位） 或 双作用（双气缸）。



三、结构特点

1. 三偏心几何设计

第一偏心：阀杆中心偏离蝶板密封面中心；

• 第二偏心：阀杆中心偏离管道中心线；

• 第三偏心：密封锥面轴线与管道轴线成倾斜角（通常 5°~10°）。

效果：开启/关闭过程中密封面无摩擦滑动，仅在关闭瞬间接触，极大减少磨损，实现金属密封零泄漏。

2. 硬密封副

• 蝶板与阀座均采用不锈钢基体 + 堆焊司太立（Stellite）合金；

• 耐高温（≤550°C）、耐冲刷、抗腐蚀，适用于蒸汽、熔盐、渣油等介质。

3. 对夹式结构

• 阀体无法兰，靠螺栓穿过阀体与管道两端法兰紧固；

• 优点：结构紧凑、重量轻、成本低，适合空间受限场合。

4. 气动执行机构

• 标配 ISO5211 安装法兰，便于更换执行器；

• 可集成 电磁阀、限位开关、定位器、手轮装置；

• 开关时间快（通常 3~10 秒），适合自动化联锁控制。



四、主要技术参数

项目	参数范围
公称通径 DN	50 – 1200 mm（常用 DN50–DN600）
公称压力 PN	PN10 / PN16 / PN25 / PN40（1.0 ~ 4.0 MPa）        对应 Class 150 / 300（美标）
适用温度	-29°C ~ +425°C（碳钢）；≤550°C（铬钼钢/不锈钢）
适用介质	饱和/过热蒸汽、导热油、天然气、煤气、酸碱液、含微颗粒介质
泄漏等级	ANSI/FCI 70-2 Class V（金属硬密封典型值），部分可达 Class VI
驱动方式	气动（双作用/单作用），可选手动 override
连接标准	对夹式，符合 GB/T 12221、API 609、EN 593
阀体材料	WCB（碳钢）、LCB（低温碳钢）、CF8/CF8M（304/316 不锈钢）、WC6（铬钼钢）
密封材料	13Cr 不锈钢 + Stellite 6/12 合金堆焊



五、应用场景

热能动力：锅炉主蒸汽、高温导热油系统
 石油化工：催化裂化、加氢装置、高温油气切断
 冶金行业：高炉煤气、焦炉煤气、烟气切换
 电力行业：汽轮机旁路、抽汽管道
空分/气体：氧气、氮气、天然气长输管线（需脱脂处理）

❌ 不推荐用于：

• 含大颗粒或高浓度浆料（易卡阻）；

• 要求绝对零泄漏的超纯介质（如半导体级化学品）——建议用波纹管截止阀。



六、优势总结

优势	说明
金属硬密封，耐高温高压	适用 400°C+ 工况，软密封无法胜任
三偏心无摩擦启闭	寿命长达 10 万次以上，维护周期长
气动快速响应	适合紧急切断（ESD）或程序控制
对夹结构节省空间	比法兰阀轻 30%~50%，安装成本低
双向密封能力	多数设计支持双向承压与密封
高可靠性	无填料函泄漏风险，适合危险介质



七、典型尺寸表（对夹式 D673H，单位：mm）

数据依据 API 609 / GB/T 12221，PN16（1.6 MPa）为例：

DN	英寸	结构长度L    （对夹标准）	螺栓孔中心距 D₁	螺栓数量-孔径    （配 PN16 法兰）	阀门最大外径 Ø	气动头高度 H（约）
50	2	43	125	4-18	150	280
80	3	46	160	8-18	190	320
100	4	52	180	8-18	210	360
150	6	56	240	8-22	270	450
200	8	60	295	12-22	320	580
250	10	68	350	12-26	370	650
300	12	78	400	12-22	420	720
350	14	78	460	16-26	470	800
400	16	102	515	16-26	520	900
450	18	114	565	20-26	570	980
500	20	127	620	20-26	620	1050
600	24	154	725	20-30	720	1200

注：

• 实际安装需配 管道两端带法兰，螺栓穿过阀体紧固；

• 气动头尺寸因扭矩需求而异，大口径常配 齿轮增力机构；

• 如需 法兰式（D643H） 尺寸，请另行提供。



八、选型建议

• 高温蒸汽（>300°C）：选 WCB + Stellite 密封，PN25 起；

• 防爆场合：气动头配 Ex d IIC T6 防爆电磁阀；

• 故障安全：选 单作用（弹簧复位），断气自动关闭；

• 精确调节：加装 电气定位器，实现 4–20mA 控制。
