简要介绍 :
【保温蝶阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询保温蝶阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!


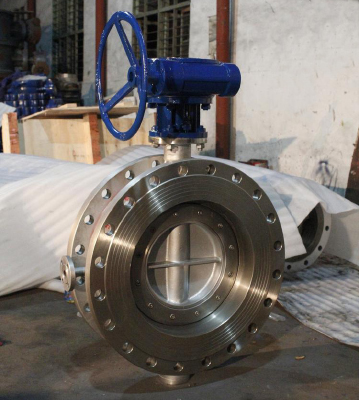

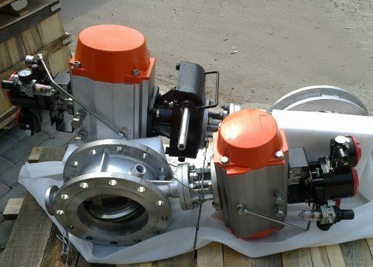

什么是保温蝶阀?

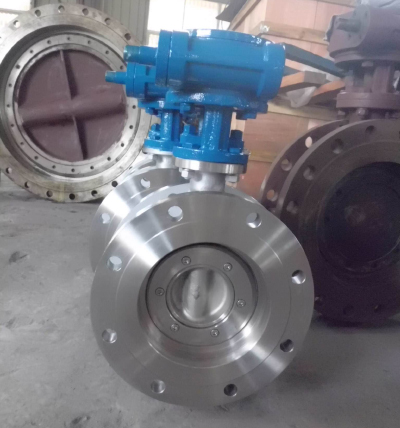

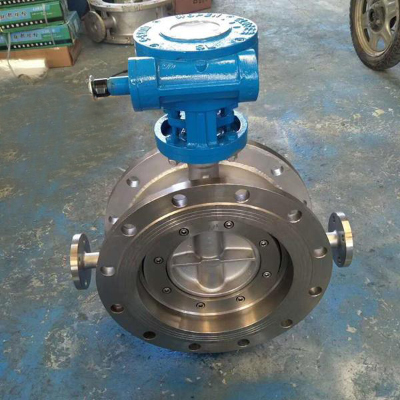

保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。



阀体材质:碳钢,不锈钢304,316L
适用介质:易凝固体,易结晶体
保温介质:过热蒸汽,导热油,热水
密封材质:碳钢,不锈钢
阀板材质:碳钢,合金钢,硬质合金钢,不锈钢
连接方式:法兰,导热孔连接可选丝口或法兰
驱动方式:手柄,涡轮,气动,电动
电动电压:220V,380V
气动气源:3-5bar
通径范围:DN40-DN1200mm
压力范围:0.1~2.5MPa
温度范围:0~400℃

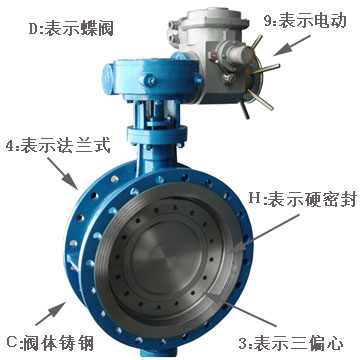

国标型号说明:

例:BD943H-16C

B为保温,D为蝶阀,BD即为保温蝶阀,9为电动,4为法兰链接,3为三偏心结构,H为合金钢密封,16为公称压力1.6MPa,C为碳钢阀体




制造标准


执行标准:

设计及制造 GB/T 12238-2008

结构1653长度 GB/T 12221-2008

试压标准版 GB/T 13927-2008

上法兰尺寸权 ISO 5211

采用标准:JB/T8527-97

法兰式连接尺寸:GB9113.1-9113.26-88整体钢制管法兰;GB9115.1-9115.36-88对焊钢制管法兰;

结构长度:GB/T5188.2-94对夹式连接阀门的结构长度;

GB/T12221-89法兰连接金属阀门的结构长度;

压力试验:GB/T13927-92通用阀门压力试验。

国标标准:

GB/T 12238 法兰和对夹连接蝶阀

JB/T 8527 金属密封蝶阀标准

CJ/T 92 供热用偏心蝶阀

美标标准:

API 609 凸耳对夹式和对夹式蝶阀

MSS SP68 偏心结构的高压蝶阀

AWWA C504 橡胶密封蝶阀








工作原理







结构特点


蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。



综上所述简要说明蝶阀的特点:
1、启闭方便迅速、省力、流体阻力小,可以经常操作。 
2、结构简单,体积小,重量轻。 
3、可以运送泥浆,在管道口积存液体最少。 
4、低压下,可以实现良好的密封。 
5、调节性能好






技术参数

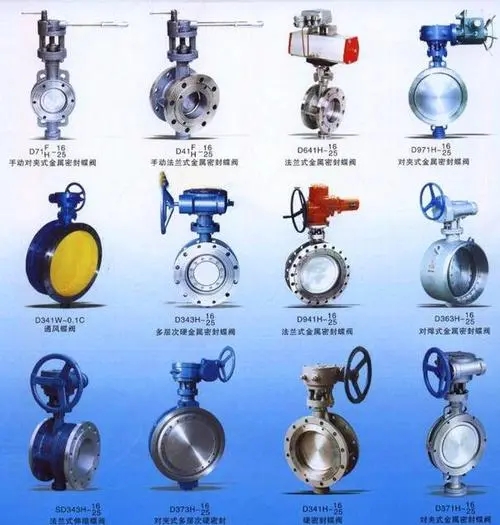

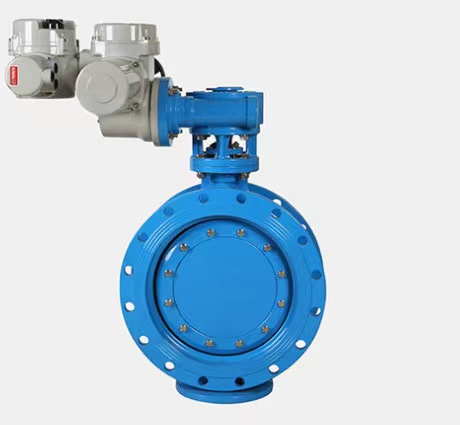

按结构形式分类
● 中心密封蝶阀  ● 单偏心密封蝶阀  ● 双偏心密封蝶阀  ● 三偏心密封蝶阀 


按密封面材质分类 
(1) 软密封蝶阀 
● 密封副由非金属软质材料对非金属软质材料构成。
● 密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。 


按密封形式分类 
(1)强制密封蝶阀
● 弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。
● 外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
(3)自动密封蝶阀。密封比压由介质压力自动产生。


按工作压力分类 
(1)真空蝶阀。工作压力低于标准大气压的蝶阀。
(2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。


按工作温度分类
(1)高温蝶阀。t>450℃的蝶阀。
(2)中温蝶阀。120℃<t≤450℃的蝶阀。
(3)常温蝶阀。-40℃<t≤120℃的蝶阀。
(4)低温蝶阀。-100℃<t≤-40℃的蝶阀。
(5)超低温蝶阀。t≤-100℃的蝶阀。 


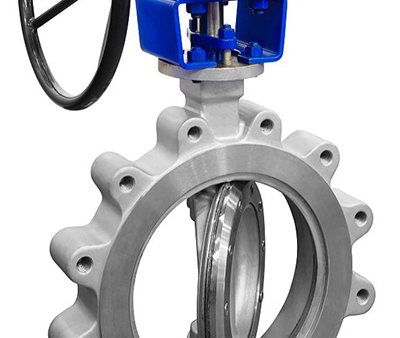

按连接方式分类
● 对夹式蝶阀  ● 法兰式蝶阀  ● 支耳式蝶阀  ● 焊接式蝶阀






选型说明



 一单元.阀门类型代号

阀门类型代号
蝶阀D



二单元.驱动方式代号

驱动方式代号驱动方式代号
电动9气动6
涡轮3手动省略



三单元.连接形式代号

连接形式代号连接形式代号
法兰4对焊接6
对夹7



四单元.结构形式代号

结构形式代号结构形式代号
密 封 型单 偏 心0非密封型单 偏 心5
中心垂直板1中心垂直板6
双 偏 心2双 偏 心7
三 偏 心3三 偏 心8



五单元.密封面或衬里材料代号

密封面或衬里材料代号密封面或衬里材料代号
锡基轴承合金(巴氏合金)B尼龙塑料N
搪瓷C渗硼钢P
渗氮钢D衬铅Q
氟塑料F奥氏体不锈钢R
陶瓷G塑料S
Cr13系不锈钢H铜合金T
衬胶J橡胶X
蒙乃尔合金M硬质合金Y

注:阀门密封副材料为阀门的本体材料时,密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位PN,它是MPa的10倍


 七单元.阀体材料代号

阀体材料代号阀体材料代号
碳钢C球墨铸铁Q
Cr13系不锈钢H0Cr17Ni12Mo2系不锈钢R
1Cr5Mo铬钼钢I00Cr17Ni14Mo2系不锈钢RL
15CrMo铬钼钢H塑料S
可锻铸铁K铜及铜合金T
铝合金L钛及钛合金Ti
0Cr18Ni9系不锈钢P铬钼钒钢V
00Cr19Ni10系不锈钢PL灰铸铁Z



例:D943H-16C
