简要介绍 :
【法兰蝶阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询法兰蝶阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!

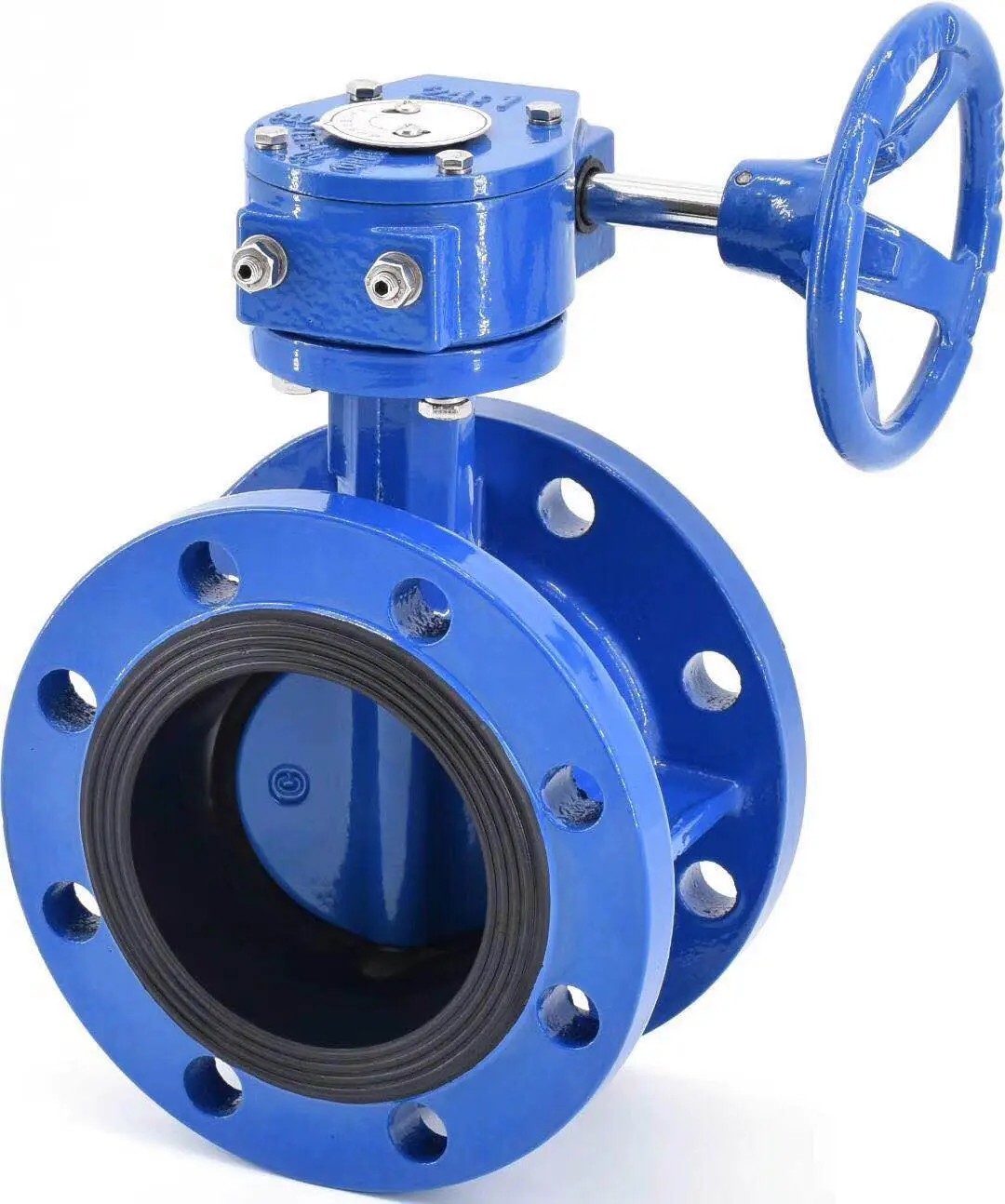

什么是法兰蝶阀?

法兰蝶阀顾名思义其连接方式为法兰连接蝶阀,具有结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。 法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。法兰蝶阀有软密封即四氟或橡胶密封和金属密封两种密封型式。。



阀体材质:球墨铸铁,碳钢,不锈钢304,316L
适用介质:水,气体,油品
软密封密封材质:三元乙丙橡胶,天然橡胶,丁晴橡胶,聚四氟乙烯F40,F46
硬密封密封材质:不锈钢304,316L
阀板材质:不锈钢304,316L
连接方式:法兰式
驱动方式:手柄,涡轮,气动,电动
电动电压:220V,380V
气动气源:3-5bar
通径范围:DN40-DN1200mm
压力范围:0.1~2.5MPa
温度范围:0~180℃

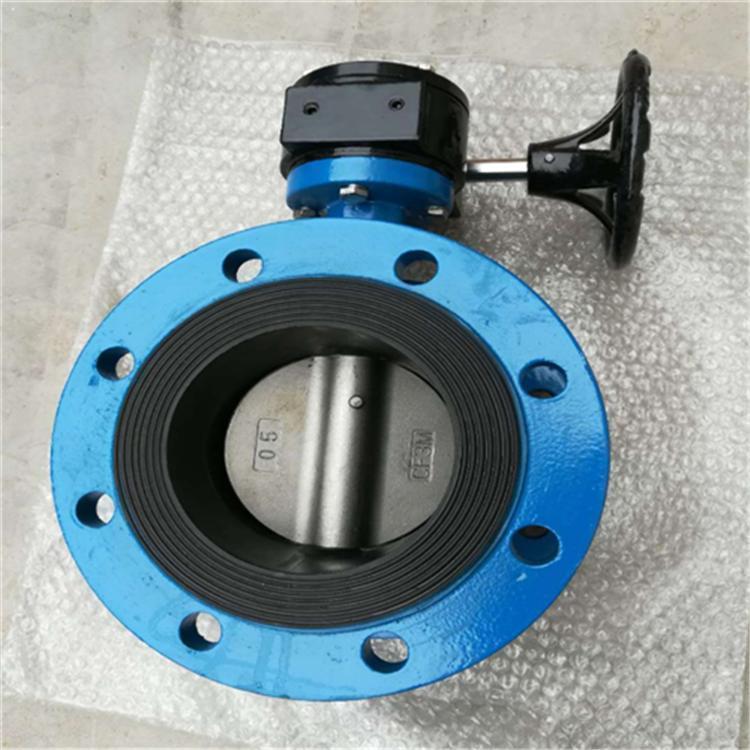

src=http%3A%2F%2Fwww.wxast.com%2F0%2Fwww.wxast.com%2Fupload%2Fcontent%2F202071091433336.jpg&refer=http%3A%2F%2Fwww.wxast.webp.jpg



国标型号说明:

例:D641X-16Q

D为蝶阀,D6即为气动蝶阀,6为气动,4为法兰连接,1为中心垂直板式结构,X为橡胶密封(三元乙丙橡胶,天然橡胶,丁晴橡胶),16为公称压力1.6MPa,Q为球墨铸铁阀体




制造标准


执行标准:

设计及制造 GB/T 12238-2008

结构1653长度 GB/T 12221-2008

试压标准版 GB/T 13927-2008

上法兰尺寸权 ISO 5211

采用标准:JB/T8527-97

法兰式连接尺寸:GB9113.1-9113.26-88整体钢制管法兰;GB9115.1-9115.36-88对焊钢制管法兰;

结构长度:GB/T5188.2-94对夹式连接阀门的结构长度;

GB/T12221-89法兰连接金属阀门的结构长度;

压力试验:GB/T13927-92通用阀门压力试验。

国标标准:

GB/T 12238 法兰和对夹连接蝶阀

JB/T 8527 金属密封蝶阀标准

CJ/T 92 供热用偏心蝶阀

美标标准:

API 609 凸耳对夹式和对夹式蝶阀

MSS SP68 偏心结构的高压蝶阀

AWWA C504 橡胶密封蝶阀








工作原理







结构特点


蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。



综上所述简要说明蝶阀的特点:
1、启闭方便迅速、省力、流体阻力小,可以经常操作。 
2、结构简单,体积小,重量轻。 
3、可以运送泥浆,在管道口积存液体最少。 
4、低压下,可以实现良好的密封。 
5、调节性能好






技术参数


按结构形式分类
● 中心密封蝶阀  ● 单偏心密封蝶阀  ● 双偏心密封蝶阀  ● 三偏心密封蝶阀 


按密封面材质分类 
(1) 软密封蝶阀 
● 密封副由非金属软质材料对非金属软质材料构成。
● 密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。 


按密封形式分类 
(1)强制密封蝶阀
● 弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。
● 外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
(3)自动密封蝶阀。密封比压由介质压力自动产生。


按工作压力分类 
(1)真空蝶阀。工作压力低于标准大气压的蝶阀。
(2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。


按工作温度分类
(1)高温蝶阀。t>450℃的蝶阀。
(2)中温蝶阀。120℃<t≤450℃的蝶阀。
(3)常温蝶阀。-40℃<t≤120℃的蝶阀。
(4)低温蝶阀。-100℃<t≤-40℃的蝶阀。
(5)超低温蝶阀。t≤-100℃的蝶阀。 


按连接方式分类
● 对夹式蝶阀  ● 法兰式蝶阀  ● 支耳式蝶阀  ● 焊接式蝶阀






选型说明



一单元.阀门类型代号

阀门类型代号
蝶阀D



二单元.驱动方式代号

驱动方式代号驱动方式代号
电动9气动6
涡轮3手动省略



三单元.连接形式代号

连接形式代号连接形式代号
法兰4对焊接6
对夹7



四单元.结构形式代号

结构形式代号结构形式代号
密 封 型单 偏 心0非密封型单 偏 心5
中心垂直板1中心垂直板6
双 偏 心2双 偏 心7
三 偏 心3三 偏 心8



五单元.密封面或衬里材料代号

密封面或衬里材料代号密封面或衬里材料代号
锡基轴承合金(巴氏合金)B尼龙塑料N
搪瓷C渗硼钢P
渗氮钢D衬铅Q
氟塑料F奥氏体不锈钢R
陶瓷G塑料S
Cr13系不锈钢H铜合金T
衬胶J橡胶X
蒙乃尔合金M硬质合金Y

注:阀门密封副材料为阀门的本体材料时,密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位PN,它是MPa的10倍


七单元.阀体材料代号

阀体材料代号阀体材料代号
碳钢C球墨铸铁Q
Cr13系不锈钢H0Cr17Ni12Mo2系不锈钢R
1Cr5Mo铬钼钢I00Cr17Ni14Mo2系不锈钢RL
15CrMo铬钼钢H塑料S
可锻铸铁K铜及铜合金T
铝合金L钛及钛合金Ti
0Cr18Ni9系不锈钢P铬钼钒钢V
00Cr19Ni10系不锈钢PL灰铸铁Z



例:D943H-16C
