简要介绍 :
【加长杆蝶阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询加长杆蝶阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!


什么是加长杆蝶阀?

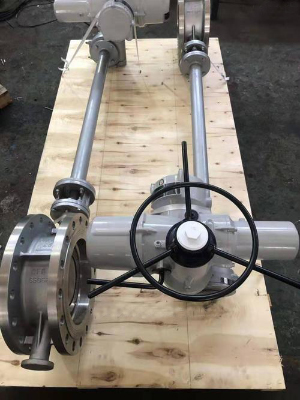

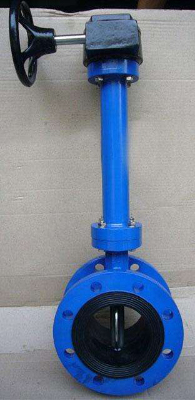

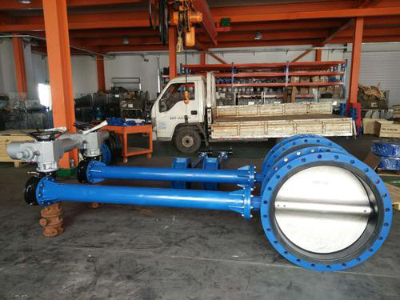

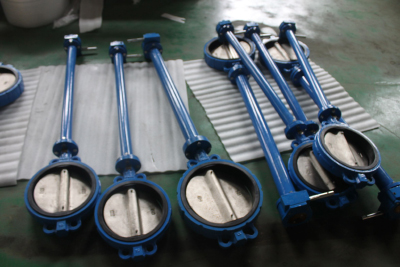

 加长杆蝶阀主要由阀体、阀轴、阀板、阀座、加长杆及驱动机构(手柄、蜗轮蜗杆、气动装置或电动装置)等组成,靠驱动机构带动转轴及阀板旋转以实现启闭和控制流量的目的。适用于温度≤80~120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。







制造标准

执行标准:

设计及制造 GB/T 12238-2008

结构1653长度 GB/T 12221-2008

试压标准版 GB/T 13927-2008

上法兰尺寸权 ISO 5211

采用标准:JB/T8527-97

法兰式连接尺寸:GB9113.1-9113.26-88整体钢制管法兰;GB9115.1-9115.36-88对焊钢制管法兰;

结构长度:GB/T5188.2-94对夹式连接阀门的结构长度;

GB/T12221-89法兰连接金属阀门的结构长度;

压力试验:GB/T13927-92通用阀门压力试验。

国标标准:

GB/T 12238 法兰和对夹连接蝶阀

JB/T 8527 金属密封蝶阀标准

CJ/T 92 供热用偏心蝶阀

美标标准:

API 609 凸耳对夹式和对夹式蝶阀

MSS SP68 偏心结构的高压蝶阀

AWWA C504 橡胶密封蝶阀









工作原理







结构特点

加长杆蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。 阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。



综上所述简要说明蝶阀的特点:
1、启闭方便迅速、省力、流体阻力小,可以经常操作。 
2、结构简单,体积小,重量轻。 
3、可以运送泥浆,在管道口积存液体最少。 
4、低压下,可以实现良好的密封。 
5、调节性能好









技术参数

按结构形式分类
● 中心密封蝶阀  ● 单偏心密封蝶阀  ● 双偏心密封蝶阀  ● 三偏心密封蝶阀 


按密封面材质分类 
 (1) 软密封蝶阀 
 ● 密封副由非金属软质材料对非金属软质材料构成。
 ● 密封副由金属硬质材料对非金属软质材料构成。
 (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。 


按密封形式分类 
 (1)强制密封蝶阀
 ● 弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。
 ● 外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
 (2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
 (3)自动密封蝶阀。密封比压由介质压力自动产生。


按工作压力分类 
 (1)真空蝶阀。工作压力低于标准大气压的蝶阀。
 (2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
 (3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
 (4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
 (5)超高压蝶阀。公称压力PN>100MPa的蝶阀。


按工作温度分类
 (1)高温蝶阀。t>450℃的蝶阀。
 (2)中温蝶阀。120℃<t≤450℃的蝶阀。
 (3)常温蝶阀。-40℃<t≤120℃的蝶阀。
 (4)低温蝶阀。-100℃<t≤-40℃的蝶阀。
 (5)超低温蝶阀。t≤-100℃的蝶阀。 


按连接方式分类
● 对夹式蝶阀  ● 法兰式蝶阀  ● 支耳式蝶阀  ● 焊接式蝶阀









选型说明


一单元.阀门类型代号

阀门类型代号
蝶阀D



二单元.驱动方式代号

驱动方式代号驱动方式代号
电动9气动6
涡轮3手动省略



三单元.连接形式代号

连接形式代号连接形式代号
法兰4对焊接6
对夹7



四单元.结构形式代号

结构形式代号结构形式代号
密 封 型单 偏 心0非密封型单 偏 心5
中心垂直板1中心垂直板6
双 偏 心2双 偏 心7
三 偏 心3三 偏 心8



五单元.密封面或衬里材料代号

密封面或衬里材料代号密封面或衬里材料代号
锡基轴承合金(巴氏合金)B尼龙塑料N
搪瓷C渗硼钢P
渗氮钢D衬铅Q
氟塑料F奥氏体不锈钢R
陶瓷G塑料S
Cr13系不锈钢H铜合金T
衬胶J橡胶X
蒙乃尔合金M硬质合金Y

注:阀门密封副材料为阀门的本体材料时,密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位PN,它是MPa的10倍


七单元.阀体材料代号

阀体材料代号阀体材料代号
碳钢C球墨铸铁Q
Cr13系不锈钢H0Cr17Ni12Mo2系不锈钢R
1Cr5Mo铬钼钢I00Cr17Ni14Mo2系不锈钢RL
15CrMo铬钼钢H塑料S
可锻铸铁K铜及铜合金T
铝合金L钛及钛合金Ti
0Cr18Ni9系不锈钢P铬钼钒钢V
00Cr19Ni10系不锈钢PL灰铸铁Z



例:D371X-16Q

D为蝶阀,3为涡轮传动,7为对夹连接,1为中心垂直板式,X为橡胶密封,16为公称压力1.6MPa,Q为球墨铸铁阀体。
