简要介绍 :
【持压泄压阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询持压泄压阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!

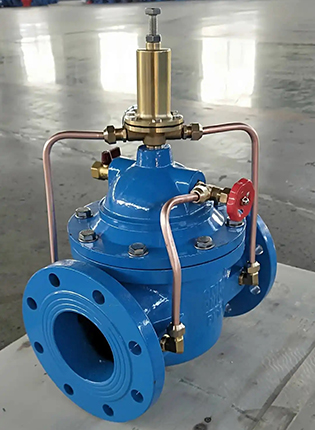

什么是持压泄压阀?

持压泄压阀主要用于高层大楼消防测试循环系统的泄压,以防止水压过高造成系统故障。持压泄压阀由主阀、导阀、针阀、球阀与压力表组成。泄压/持压阀在管线上能有效地将超过导阀1安全设定值之压力泄压释放,防止对管线与设备因超压而损坏。持压泄压阀的工作原理:泄压阀原理是,当管路中的压力大于卸压阀的设定压力的时候,油液会由卸压阀处流出,从而控制管路中的压力不会超过某一限定值。



阀体材质:球墨铸铁,碳钢,不锈钢304/316L
适用介质:水
膜片材料:丁腈尼龙强化橡胶,三元乙丙尼龙强化橡胶
密封材质:丁腈橡胶,三元乙丙橡胶
连接方式:法兰
驱动方式:自动
电动电压:无
气动气源:无
通径范围:DN40-DN1200mm
压力范围:0.1~4.0MPa
温度范围:0~120℃
阀件组成:主阀,导阀,针阀,球阀与压力表








制造标准

● GB/T 1220 不锈钢(棒)
GB/T 1239.2-1989 冷卷圆柱螺旋压缩弹筶技术条件
GB/T 1239.6-1992圆柱螺旋弹簧设计计算
GB/T 9113.1-2000整体钢制管法兰
GB/T 12220 通用阀门 标志

● GB/T 12221 金属阀门 结构长度
GB/T 12225 通用阀门 铜合金铸件技术条件
GB/T 12226 通用阀门 灰铸铁件技术条件
GB/T 12227 通用阀门 球墨铸铁件技术条件
GB/T 12229 通用阀门 碳素钢铸件技术条件

● JB/T 5300 通用阀门材料
GB/T 12245 减压阀 性能试验要求
GB/T 12834 硫化橡胶 性能优选等级
GB/T 13927 通用阀门 压力试验
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准

● GB/T 17241.6-1998 整体铸铁管法兰
CJ/T 167-2002 多功能水泵控制阀
GB/T 12230 通用阀门奥氏体钢铸件技术条件
IB/T 7748 阀门清洁度和测定方法
JB/T 7928 通用阀门 供货要求





工作原理

100X~900X隔膜式工作原理
1、当水泵启动以后,水压作用于主阀的阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
2、当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。


YX活塞式工作原理
1、当压力水进入到活塞上方控制室内被排到大气或下游低压区的时候,此时作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置;
2、当压力水进入活塞上方控制室内不能排到大气或下游低压区的时候,此时作用在活塞上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭的位置;
3、当活塞上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态,其调节位置取决于导管系统中的针阀和可调导阀的联合控制作用;
4、可调导阀可以通过下游的出口压力并随它的变化而开大或关小其自身的小阀口,从而改变活塞上方控制室的压力值,控制方阀阀盘的调节位置。





阀件材料





序号
隔膜式
活塞式
部件名称选用材料部件名称选用材料
1阀盖灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜阀盖灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜
2弹簧弹簧钢、不锈钢缸套不锈钢SS
3膜片压板灰铸铁、球墨铸铁、碳钢、不锈钢、黄铜活塞球墨铸铁
4膜片丁腈尼龙强化橡胶、三元乙丙尼龙强化橡胶密封圈丁腈橡胶、三元乙丙橡胶
5阀杆2Cr13、不锈钢2Cr13、SS阀杆2Cr13、不锈钢2Cr、SS
6阀盘灰铸铁、球墨铸铁、碳钢、不锈钢、铜弹簧弹簧钢、不锈钢
7O型密封圈丁腈橡胶、三元乙丙橡胶阀盘球墨铸铁、碳钢、不锈钢、铜
8O型圈压板灰铸铁、球墨铸铁、碳钢、不锈钢、铜密封垫丁腈橡胶、三元乙丙橡胶
9阀座铜合金、不锈钢Cu-alloy、SS阀座铜合金、不锈钢Cu-alloy、SS
10阀体灰铸铁、球墨铸铁、碳钢、不锈钢密封压板球墨铸铁、碳钢、不锈钢、铜
11  阀本灰铸铁、球墨铸铁、碳钢





结构特点

● 100X~900X隔膜式
1、安全可靠性高。具有速闭、缓闭以及吸能腔三种消除水锤措施,而且动作联锁,不会产生误动作。
2、无需操作控制。当水泵启停时,巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力,使阀门自动按水泵操作规程的要求进行动作。
3、无需专业调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响,适应范围广。
4、基本无需维修,寿命长。
5、节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量,阻力损失小。


● YX活塞式
1. 阀体采用全通道、流线型设计,流体阻力较小、流量较大;
2. 阀体、阀盖内外采用环氧树脂粉体涂装,可防止阀体、阀益的腐蚀;
3. 采用可拆卸阀座的技术,结构巧妙,维修更换方便(无须整台阀门拆除);
4. 在管路中可立式或卧式安装,其可靠性不变;
5. 阀体、阀盖、活塞缸连接处采用密封垫和密封环双重保护;
6. 活塞缸采用导流孔,适当增加阻尼,使活塞运动更加平稳、灵活;
7. 全不锈钢活塞缸、整体活塞、丁晴橡胶密封环,延长使用寿命。


技术参数

1、水位控制阀。主要控制水池、水塔中的水位。
2、减压阀。将较高进口压力减小到某一需要的出口压力,并依靠介质自身的能量,使出口压力自动保持稳定的阀门。
3、水用安全阀(泄压/持压阀)。当给水管路系统中的压力超过设定压力时,阀门自动开启泄压,保护管线安全。
4、止回阀。安装在给水系统的水泵出口,防止介质倒流,并消除水击。
5、电动开关阀。以电磁阀作为先导阀,根据电信号,遥控开启和关闭给水管路系统,可取代用来开启和关闭的闸阀和蝶阀的大型电动装置,并可实现远程控制。
6、400X流量控制阀。将过大的流量限制在一个预定值,并将上游的高压减为所需要的下游低压。
7、800X压差旁通平衡阀。用于空调系统供水管、回水管或集水器、分水器之间,控制供水管、回水管或集水器、分水器之间的压差为设定值。
8、900X紧急关闭阀。用于消防用水与生活用水并联的供水系统中,自动调配供水方向。
9、JM744X膜片式快开排泥阀。安装在沉淀池底部池壁外,用以排除池底沉淀的泥沙和污物。
10、JM742X隔膜式池底卸泥阀。安装在沉淀池的底部,排除池底的泥沙和污物。


其它情况

1、内泄漏→检查密封件是否损坏,弹簧是否装配不良
2、外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件






选型说明

持压泄压阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。


选型依据
1、根据管道参数选择持压泄压阀的:通径规格(即DN)、接口方式
1)按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸;
2)接口方式,一般>DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。
2、根据流体参数选择持压泄压阀的:材质、温度组
1)腐蚀性流体:宜选用耐腐蚀全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀;
2)高温流体:要选择采用耐高温的电工材料和密封材料制造的持压泄压阀,而且要选择活塞式结构类型的;


选型原则

A、安全性
1、腐蚀性介质:宜选用全不锈钢304或316L;中性介质,也宜选用球墨铸铁或碳钢阀壳材料的持压泄压阀,否则,阀壳中常有锈屑脱落,尤其是动作不频繁的场合。
2、持压泄压阀公称压力不超过阀腔内最高工作压力。


B、适用性
1、型号的选择 选择持压泄压阀的型号,主要根据用途去选择,当确定了用途、介质、温度和工作压力后,选择所需要的型号。
2、结构型式的选择 选择持压泄压阀的结构型式,主要取决于管路系统中的水质。当水质比较差时,优先选用直流式中的膜片式结构,由于直流式的结构特点,阀座在阀体内腔呈倾斜状态,水中的杂质不易停留在密封面上,因此不受水质的影响,始终能保证动作灵活。


C、可靠性
1、工作寿命,此项不列入出厂试验项目,属于型式试验项目。为确保质量应选正规厂家的名牌产品。
2、工作制式:分长期工作制,反复短时工作制和短时工作制三种。对于长时间阀门开通只有短时关闭的情况,则宜选用常开电磁阀。
3、工作频率:动作频率要求高时,结构应优选直动式电磁阀,电源听优选交流。
4、动作可靠性:严格地来说此项试验尚未正式列入中国持压泄压阀专业标准,为确保质量应选正规厂家的名牌产品。有些场合动作次数并不多,但对可靠性要求却很高,如消防、紧急保护等 ,切不可掉以轻心。特别重要的,还应采取两只连用双保险。


D、经济性
它选用的尺度之一,但必须是在安全、适用、可靠的基础上的经济。
经济性不单是产品的售价,更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。
更重要的是,一只持压泄压阀在整个自控系统中在整个自控系统中乃至生产线中所占成本微乎其微,如果贪图小便宜错选而造成损害群是巨大的。
