防污隔断阀是一种采用止回部件组成的可防止给水管道水流倒流的装置，英文名称backflow preventer，防污隔断阀根据自来水供水设备，尤其是生活饮用水管道回流污染严重，又无有效防止回流污染装置的情况下，研制的一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在工况下防止管道中的介质倒流，以达到避免倒流污染的目的。

阀体材质：球墨铸铁,碳钢,不锈钢304/316L 适用介质：水，生活污水 膜片材料：丁腈尼龙强化橡胶,三元乙丙尼龙强化橡胶 密封材质：丁腈橡胶,三元乙丙橡胶 连接方式：法兰 驱动方式：自动 电动电压：无 气动气源：无 通径范围：DN40-DN1200mm 压力范围：0.1~4.0MPa 温度范围：0~60℃ 阀件组成：二级止回阀,排水器

制造标准

工作原理

● HS41X-16普通型防污隔断阀为多个止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。

● 正常供水：
①清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀阀前高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与第一级止回阀出口(第二级止回阀阀前)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水;
②当阀后管路无用户，水静止。如阀前压力保持不变，其前后存在压差，排水器仍呈关闭状态。
c。如阀前压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与阀前压力恢复一定压差时，排水器又关闭。

● 密封失灵时：
防污隔断阀之后管网压力升高，超过阀前阀前压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如第一级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止会阀。

● 如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当阀前压力下降至零或负压时，排水器打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

结构特点

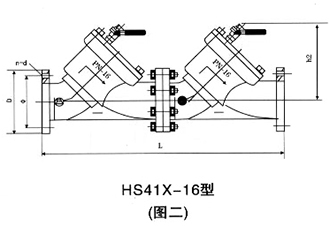

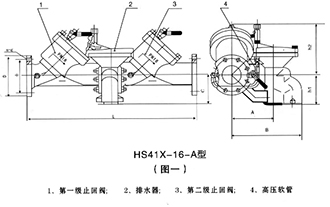

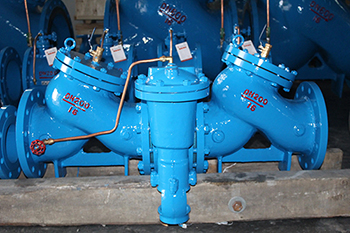

HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与止回阀阀前端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多个止回密封串联组成。（如下图所示）：

1、双止回阀设计为一体，结构尺寸小，重量轻，安装维护方便。
2、阀体采用流线型，阻力损失小，节约能源。
3、双止回阀与安全泄水阀的组合能防止倒流污染。
4、各活动部件都采用不锈、耐磨材料，使用寿命长。

安装说明

● 检修管道和断电时，自来水也常常中断，一旦供电恢复，自来水则变得又黄又脏，这是由于在断水过程中，从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。防污隔断阀这一装置能有效阻止上述情况下脏水倒灌的发生，既保证了居民饮水安全，又可节约水资源。

● 防污隔断阀须水平安装，安装地点环境应清洁，有维护空间，安全排水器或（空气隔阻器）出口离地面主度大于300mm，并不被水或杂物所淹没。

● 安装地域应设排水设施。

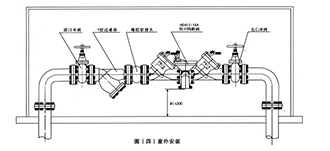

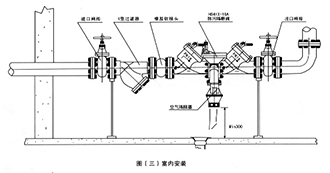

● 阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。其示意图如下：（图三 图四）

技术参数

1、防污隔断阀。防止管道中的介质倒流。
2、减压阀。将较高进口压力减小到某一需要的出口压力，并依靠介质自身的能量，使出口压力自动保持稳定的阀门。
3、水用安全阀（泄压/持压阀）。当给水管路系统中的压力超过设定压力时，阀门自动开启泄压，保护管线安全。
4、止回阀。安装在给水系统的水泵出口，防止介质倒流，并消除水击。
5、电动开关阀。以电磁阀作为先导阀，根据电信号，遥控开启和关闭给水管路系统，可取代用来开启和关闭的闸阀和蝶阀的大型电动装置，并可实现远程控制。
6、400X流量控制阀。将过大的流量限制在一个预定值，并将上游的高压减为所需要的下游低压。
7、800X压差旁通平衡阀。用于空调系统供水管、回水管或集水器、分水器之间，控制供水管、回水管或集水器、分水器之间的压差为设定值。
8、900X紧急关闭阀。用于消防用水与生活用水并联的供水系统中，自动调配供水方向。
9、JM744X膜片式快开排泥阀。安装在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。
10、JM742X隔膜式池底卸泥阀。安装在沉淀池的底部，排除池底的泥沙和污物。

● 其它情况

1、内泄漏→检查密封件是否损坏
2、外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件

选型说明

防污隔断阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。

● 选型依据
1、根据管道参数选择防污隔断阀的：通径规格（即DN）、接口方式
1）按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；
2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
2、根据流体参数选择防污隔断阀的：材质、温度组
3、腐蚀性流体：宜选用耐腐蚀全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀；

● 选型原则

A、安全性
1、腐蚀性介质：宜选用全不锈钢304或316L；中性介质，也宜选用球墨铸铁或碳钢阀壳材料的防污隔断阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
2、防污隔断阀公称压力不超过阀腔内最高工作压力。

B、适用性
1、型号的选择 选择防污隔断阀的型号，主要根据用途去选择，当确定了用途、介质、温度和工作压力后，选择所需要的型号。
2、结构型式的选择 选择防污隔断阀的结构型式，主要取决于管路系统中的水质。

C、经济性
它选用的尺度之一，但必须是在安全、适用、可靠的基础上的经济。
经济性不单是产品的售价，更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。
更重要的是，一只防污隔断阀在整个自控系统中在整个自控系统中乃至生产线中所占成本微乎其微，如果贪图小便宜错选而造成损害群是巨大的。
