产品概述：
Z41Y法兰式锻钢闸阀适用于Class150～2500LB、工作温度-29～425℃（碳钢）或-29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。
工作原理：
法兰式锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
产品特点：
1、采用压力自紧式密封，阀体支管两端为焊接连接。
2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3、阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

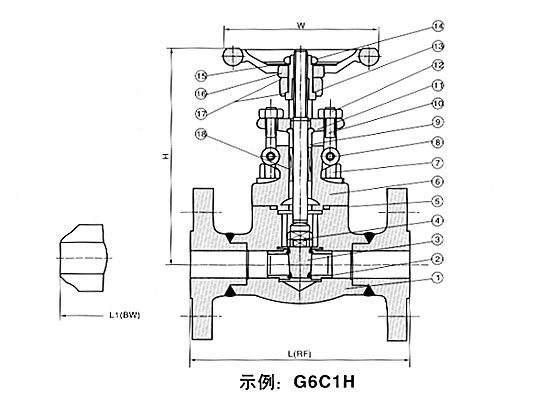

150Lb-600Lb法兰式锻钢闸阀详细资料：
标准材质明细表：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
150Lb-600Lb法兰式锻钢闸阀主要外形尺寸和重量：
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（开） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||

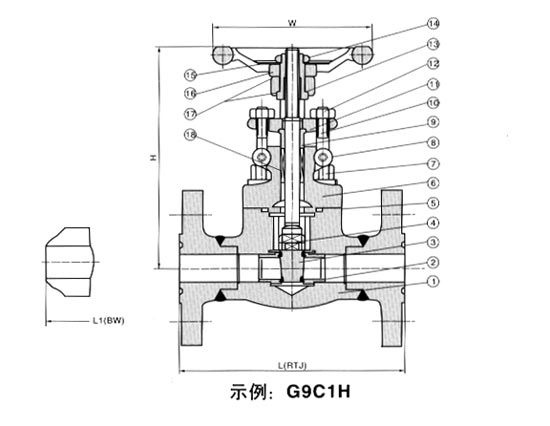

900Lb-1500Lb法兰式锻钢闸阀详细资料：
标准材质明细表：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；021-51697495
900Lb-1500Lb法兰式锻钢闸阀主要外形尺寸和重量：
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H（开） | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
|
综合信息： |
|
|
产品品牌：neeinn 能恩 |
加工定制：支持来图来样定制加工 |
|
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
阀体材质：球墨铸铁,铸钢,不锈钢,合金钢,特殊钢 |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
生产厂家：上海能恩阀门有限公司 |
声明：为确保【Z41Y型150Lb~2500Lb法兰式锻钢闸阀】在工艺控制中安全可靠、经济高效，建议根据介质特性、压力范围、流量需求及安装环境等参数进行科学选型。欢迎致电我司销售与技术团队，我们将第一时间为您提供专业、高效的选型支持与解决方案！ |
