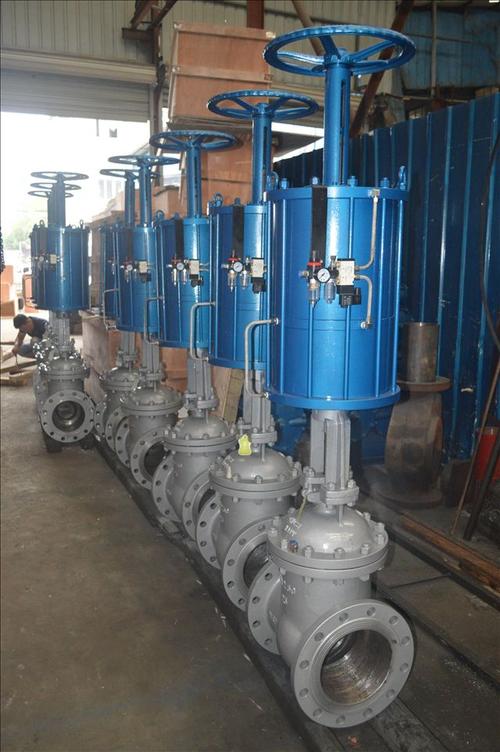

Z641H,Z641Y,Z641W气动法兰闸阀


上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【Z641H,Z641Y,Z641W气动法兰闸阀】产品的工程配套服务至今已十载有余,所有【闸阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。


详细介绍

气动法兰闸阀

气动法兰闸阀概述:

    Z641H、Z641Y、Z641W气动法兰闸阀,借助压缩空气驱动的阀门,闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。


产品主要特点:

    1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小

    2、密封面采用不锈钢和硬质合金,使用长

    3、采用柔性石墨填料、密封可靠,操作轻便灵活

    4、驱动方式为手动、气动、电动、齿轮传动

    5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式


执行标准规范:

    1、设计规范:GB/T 12234

    2、结构长度:GB/T 12221

    3、连接法兰:JB/T 79

    4、试验与检验:JB/T 9092

    5、压力-温度:GB/T 9131

    6、产品标识:GB/T 12220




主要性能规范:

                    型号

                    公称压力
(MPa)

                    实验压力

                    工作温度(℃)

                    适用介质

                    强度水(MPa)

                    密封(水)空气(MPa)

                    低压密封空气(MPa)

                    Z641H-16C
Z641W-16P(R)

                    1.6

                    2.4

                    1.8

                    0.6

                    ≤425

                    硝酸类

                    Z641W-25P(R)

                    2.5

                    3.8

                    2.8

                    0.6

                    ≤200

                    醋酸类

                    Z641W-40P(R)

                    4.0

                    6.0

                    4.4

                    0.6

                    ≤200

                    硝酸类

                    Z641W-64P(R)

                    6.4

                    9.6

                    7.0

                    0.6

                    ≤200

                    醋酸类


主要零件材质:

                    阀体/阀盖

                    ZGICr18Ni9Ti

                    ZG00Cr18Ni10

                    ZG1Cr18Ni12M02Ti

                    ZG00Cr17Ni14M02

                    WCB

                    零件名称

                    ZGICr18Ni9Tit系列

                    ZG00Cr18Ni10系列

                    ZG1Cr18Ni12M02Ti系列

                    ZG00Cr17Ni14M02系列

                    WCB系列

                    闸板

                    ZGICr18Ni9Ti

                    ZG00Cr18Ni10

                    ZG1Cr18Ni12M02Ti

                    ZG00Cr17Ni14M02

                    1Cr13

                    阀杆

                    1Cr18Ni9Ti

                    00Cr18Ni10

                    1Cr18Ni12M02Ti

                    00Cr17Ni14M02

                    1Cr13

                    填料

                    PTFE编织

                    PTFE编织

                    PTFE编织

                    PTFE编织

                    石墨

                    垫片

                    304L+PTFE

                    304L+PTFE

                    316+PTFE

                    316L+PTFE

                    石墨

                    压盖

                    ZGICr18Ni9Ti

                    ZG00Cr18Ni10

                    ZG1Cr18Ni12M02Ti

                    ZG00Cr17Ni14M02系列

                    WCB

                    填料压环

                    1Cr18Ni9Ti

                    00Cr18Ni10

                    1Cr18Ni12M02Ti

                    00Cr17Ni14M02

                    1Cr13

                    螺栓

                    1Cr17Ni2

                    1Cr17Ni2

                    1Cr17Ni2

                    1Cr17Ni2

                    35CrMoA

                    螺母

                    1Cr18Ni9Ti

                    1Cr18Ni9Ti

                    1Cr18Ni9Ti

                    1Cr18Ni9Ti

                    45


1.6MPa主要外形及连接尺寸:

                    尺寸

                    DN

                    15

                    20

                    25

                    32

                    40

                    50

                    65

                    80

                    100

                    125

                    150

                    200

                    250

                    300

                    350

                    400

                    450

                    500

                    600

                    L

                    mm

                    130

                    150

                    160

                    180

                    200

                    250

                    265

                    280

                    300

                    325

                    350

                    400

                    450

                    500

                    550

                    600

                    650

                    700

                    800

                    H

                    mm

                    175

                    180

                    210

                    210

                    350

                    358

                    373

                    435

                    500

                    614

                    674

                    818

                    1225

                    1415

                    1630

                    1780

                    2050

                    2181

                    2599

                    W

                    mm

                    180

                    180

                    200

                    200

                    200

                    240

                    240

                    280

                    320

                    360

                    360

                    400

                    450

                    500

                    500

                    600

                    720

                    720

                    720


2.5MPa主要外形及连接尺寸:

                    尺寸

                    DN

                    15

                    20

                    25

                    32

                    40

                    50

                    65

                    80

                    100

                    125

                    150

                    200

                    250

                    300

                    350

                    400

                    450

                    500

                    600

                    L

                    mm

                    130

                    150

                    160

                    180

                    200

                    250

                    265

                    280

                    300

                    325

                    350

                    400

                    450

                    500

                    550

                    600

                    650

                    700

                    800

                    H

                    mm

                    175

                    180

                    210

                    210

                    350

                    358

                    373

                    435

                    500

                    614

                    674

                    818

                    1225

                    1415

                    1630

                    1780

                    2050

                    2181

                    2599

                    W

                    mm

                    180

                    180

                    200

                    200

                    200

                    240

                    240

                    280

                    320

                    360

                    360

                    400

                    450

                    500

                    500

                    600

                    720

                    720

                    720


4.0MPa主要外形及连接尺寸:

                    尺寸

                    DN

                    15

                    20

                    25

                    32

                    40

                    50

                    65

                    80

                    100

                    125

                    150

                    200

                    250

                    300

                    350

                    400

                    L

                    mm

                    130

                    150

                    160

                    180

                    200

                    250

                    280

                    310

                    350

                    400

                    450

                    550

                    650

                    750

                    850

                    950

                    H

                    mm

                    175

                    180

                    210

                    210

                    350

                    358

                    373

                    435

                    500

                    614

                    674

                    818

                    1225

                    1415

                    1630

                    1780

                    W

                    mm

                    180

                    180

                    200

                    200

                    200

                    240

                    240

                    280

                    320

                    360

                    360

                    400

                    450

                    500

                    500

                    600


6.4MPa主要外形及连接尺寸:

                    尺寸

                    DN

                    15

                    20

                    25

                    32

                    40

                    50

                    65

                    80

                    100

                    125

                    150

                    200

                    250

                    300

                    350

                    400

                    L

                    mm

                    170

                    190

                    210

                    230

                    240

                    250

                    280

                    320

                    350

                    400

                    450

                    550

                    650

                    750

                    850

                    950

                    H

                    mm

                    175

                    180

                    210

                    230

                    350

                    359

                    373

                    435

                    500

                    614

                    674

                    818

                    970

                    1145

                    1280

                    1450

                    W

                    mm

                    120

                    120

                    140

                    160

                    200

                    240

                    280

                    320

                    360

                    400

                    400

                    450

                    560

                    640

                    800

                    800


10.0MPa主要外形及连接尺寸:

                    尺寸

                    DN

                    15

                    20

                    25

                    32

                    40

                    50

                    65

                    80

                    100

                    125

                    150

                    200

                    250

                    L

                    mm

                    170

                    190

                    210

                    230

                    240

                    250

                    280

                    310

                    350

                    400

                    450

                    550

                    650

                    H

                    mm

                    175

                    180

                    210

                    230

                    350

                    359

                    373

                    435

                    500

                    614

                    674

                    818

                    970

                    W

                    mm

                    120

                    120

                    160

                    180

                    240

                    280

                    320

                    360

                    400

                    450

                    560

                    640

                    720


16.0MPa主要外形及连接尺寸:

                    尺寸

                    DN

                    15

                    20

                    25

                    32

                    40

                    50

                    65

                    80

                    100

                    125

                    150

                    200

                    L

                    mm

                    170

                    190

                    210

                    230

                    240

                    300

                    340

                    390

                    450

                    525

                    600

                    750

                    H

                    mm

                    175

                    180

                    210

                    230

                    350

                    359

                    373

                    435

                    500

                    614

                    674

                    818

                    W

                    mm

                    120

                    120

                    140

                    160

                    200

                    240

                    280

                    320

                    360

                    400

                    400

                    450
