型号含义

S：插板阀（Sliding Gate Valve）

C：穿透式结构（闸板完全穿过通径）

Z：闸阀类

9：电动

7：对夹连接

3：明杆单闸板结构

W：密封副为不锈钢材质

阀门类型

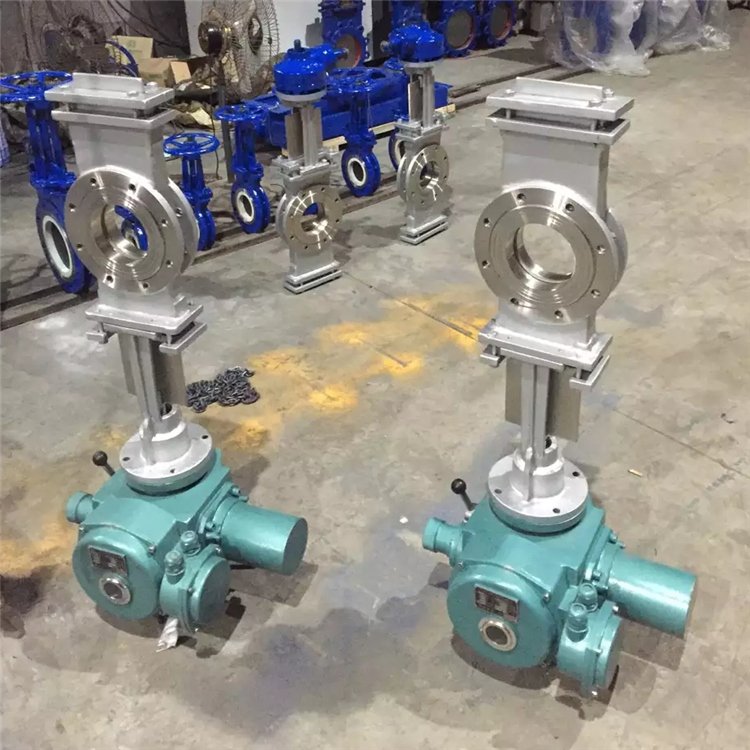

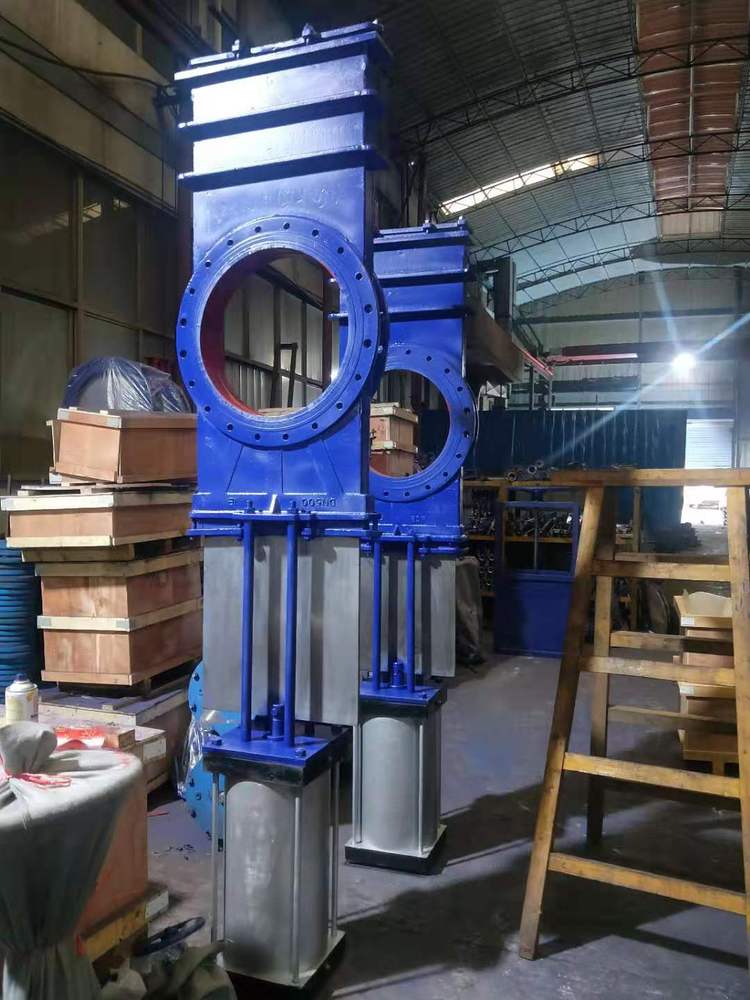

电动穿透式插板阀

驱动方式

电动执行器（标准电源：AC220V / AC380V / DC24V）
可选：开关型（ON/OFF）或调节型（4–20mA + 智能控制）
标配：带手动 override（断电时可手轮操作）

连接形式

对夹式（阀体无法兰，安装于两管道法兰之间，用长螺栓紧固）

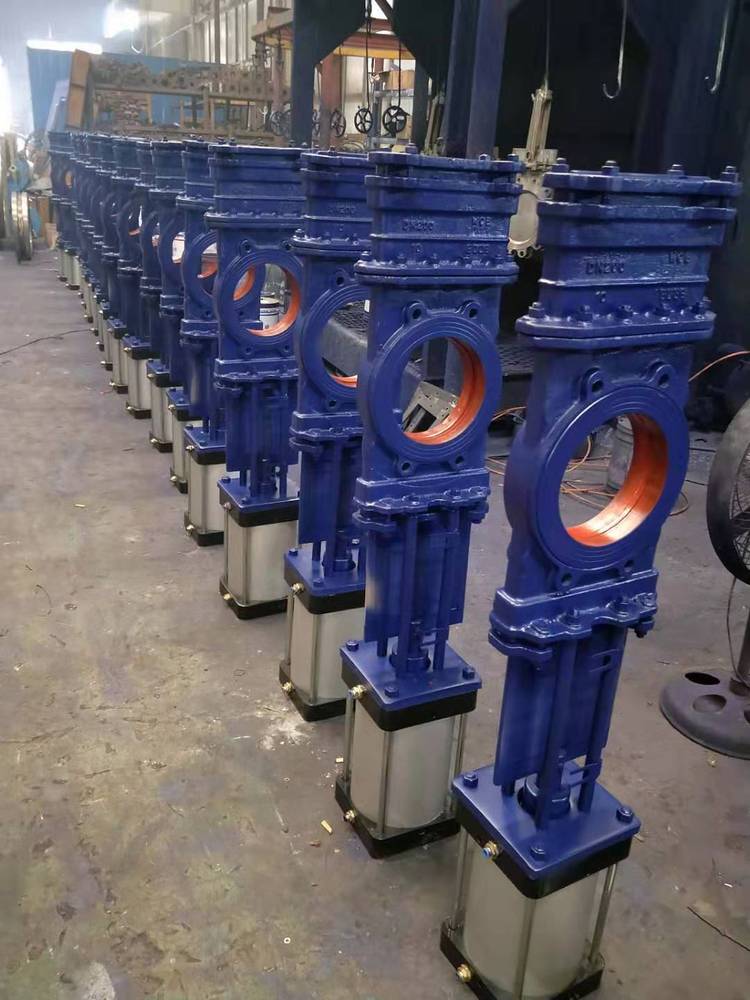

结构特点

- 穿透式闸板：完全穿过流道，无残留、无死角
- 明杆设计：直观显示开关位置
- 全通径：流阻极小，适合高流量工况
- 直行程启闭：切断纤维、颗粒能力强

公称通径（DN）

DN50 – DN600（常用范围：DN80–DN400）

公称压力（PN）

PN10 / PN16（对应 1.0 MPa / 1.6 MPa）

适用温度

–20℃ ~ +150℃（金属硬密封）
特殊设计可达200℃（需确认密封结构）

适用介质

纯水、注射用水（WFI）、药液、乳品、啤酒、果汁、酸碱溶液、含细颗粒浆料等

阀体材质

不锈钢 304（CF8）或 316/316L（CF8M）（一体铸造或焊接结构）

闸板材质

同阀体材质（304/316L），表面镜面抛光

密封形式

金属硬密封（W）：闸板与阀座均为不锈钢，经精密研磨配合，实现可靠密封

密封等级

金属密封：GB/T 13927 Class IV（微泄漏）
若配软密封：Class VI（零泄漏）

内表面处理

- 酸洗钝化（标准）
- 电解抛光（EP）可选：Ra ≤ 0.4 μm（符合 FDA、GMP、3A卫生标准）

电动执行器

- 防护等级：IP67 / IP68（户外/潮湿环境适用）
- 防爆可选：Ex dⅡBT4（化工区域）
- 可集成：开/关限位开关、过力矩保护、Modbus 通信

控制信号

开关量控制（标配）
或 4–20mA + 智能定位模块（用于调节，较少用于插板阀）

安装方向

推荐阀杆垂直向上安装（防止介质沉积卡阻）；水平安装需特殊说明

主要优点

• 全不锈钢结构，耐腐蚀、易清洁、无污染

• 穿透式设计，彻底排空，符合卫生规范

• 电动控制，便于集成到 DCS/PLC 系统

• 适用于 CIP/SIP 在线清洗与灭菌
