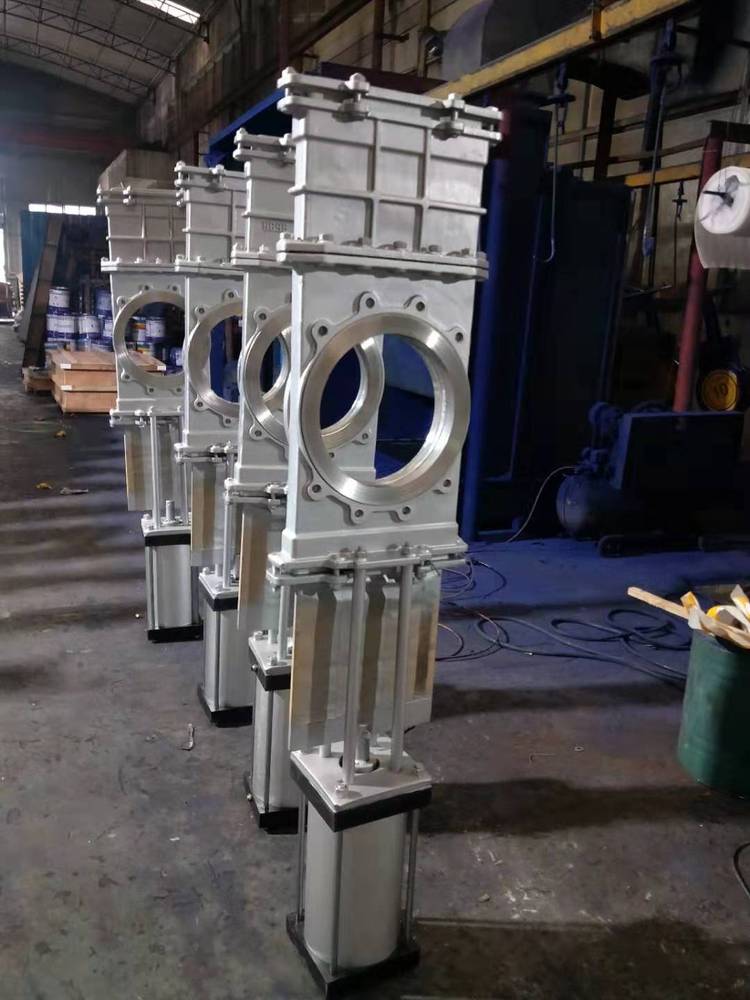

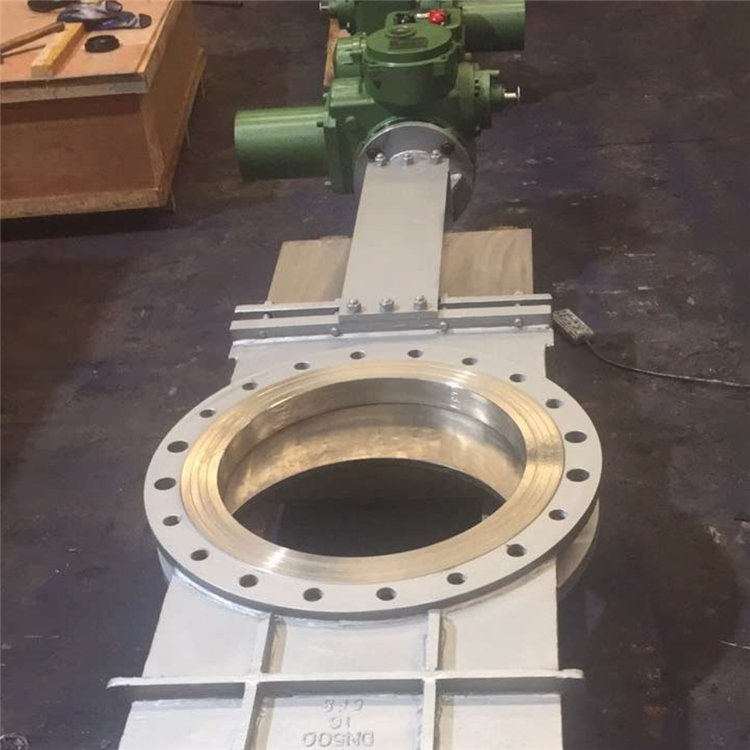

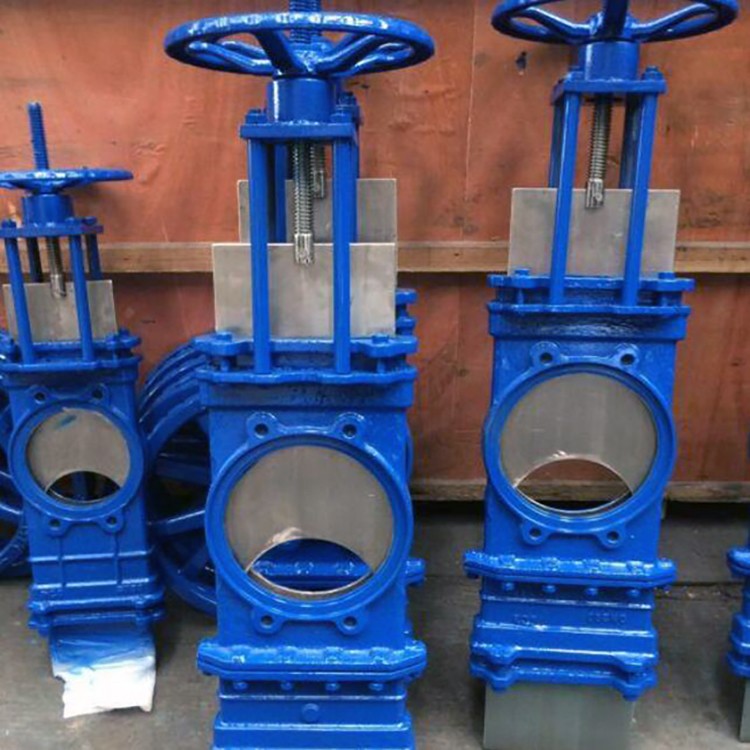

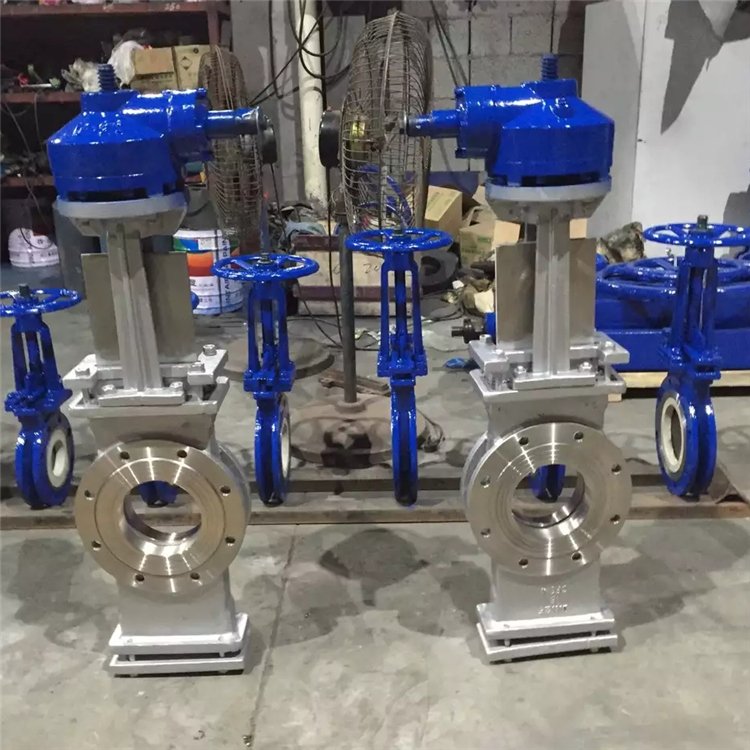

刀闸阀概述

刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀,它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质,闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。





制造标准

● 壳体材料的压力-温度等级按GB9131的规定。
阀体的结构长度和极限偏差按GB/T 15188.2的规定
法兰连接尺寸和密封面型式有特殊要求在订货中注明。
阀杆和阀杆螺母采用梯形螺纹,其基本尺寸和公差按GB 5796.1~5796.4的规定。

● 支架与驱动装置的连接尺寸按GB 12222的规定。
阀体采用WCB材料,按GB12229的规定。
闸板采用奥氏体不锈钢(SS304)材料,按GB 12220、GB4237的规定。
阀杆采用1Cr13、2Cr13的材料,按GB12220的规定。

● 支架和填料压盖采用碳素钢材料,按GB12229的规定。
阀杆螺母采用铜合金(ZCuZn38Mn2Pb2、ZCuSn5Pb5Zn5),按GB 12225的规定。
上密封件(填料)采用石墨石棉绳。
壳体试验和密封试验按GB/T 13927的规定。

● 对有效密封性能要求的,密封试验的泄漏按1×mm/s计算。
煤气闸阀清洁要求按JB/T 7748的规定。
涂漆的颜色按JB 106的规定。
壳体压力:1.5MPa,密封压力:1.1压力,适用温度:425℃,适用介质:污水,煤气、纸浆等。

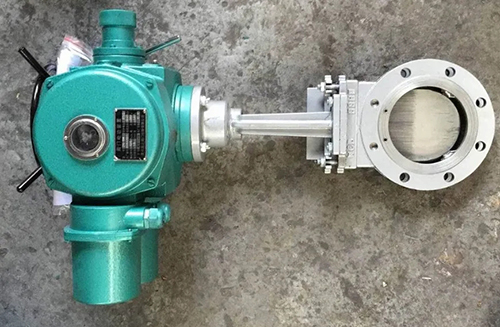

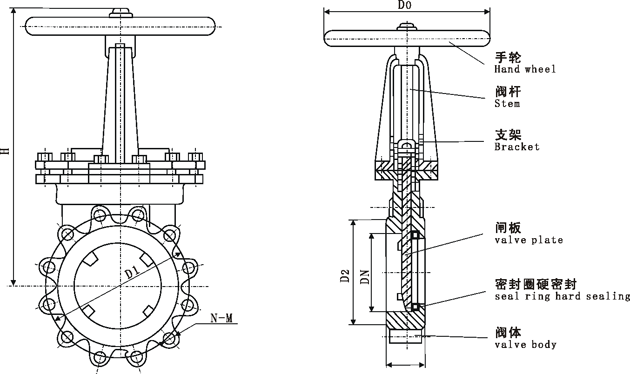

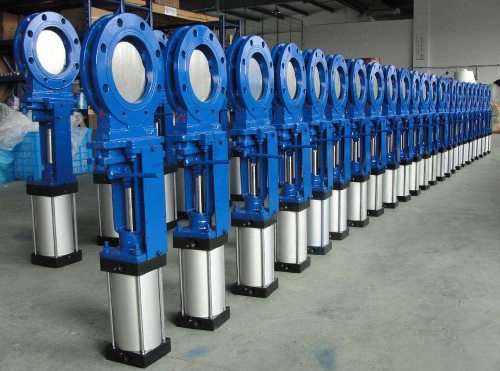

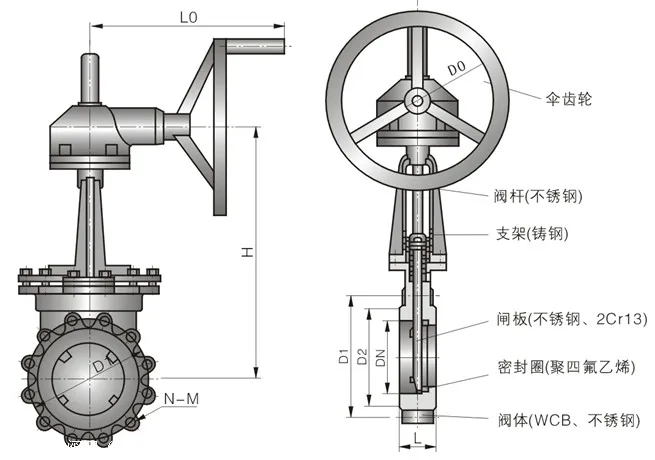

工作原理

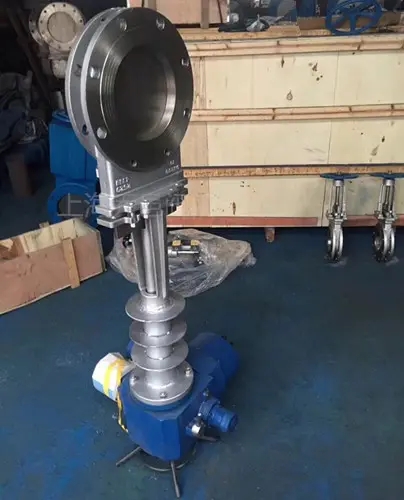

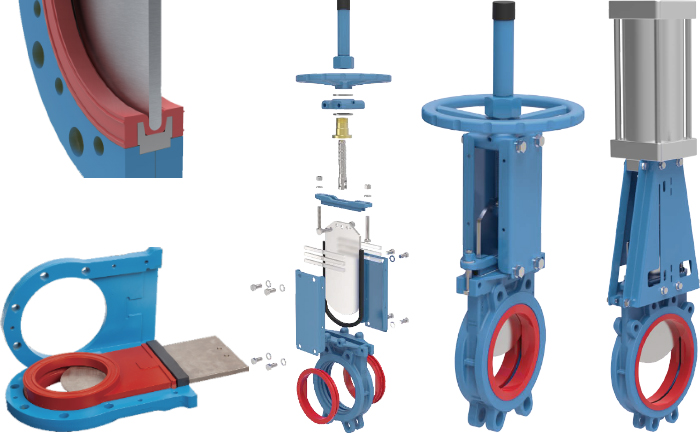

结构特点

1、提升式的闸板密封面,可刮除密封面上的粘着物,自动清理杂物。
2、不锈钢闸板可防止腐蚀引起的密封泄漏。
3、硬质全金密封面能保证密封耐磨性能和要求。
4、阀体密封面没有凹槽,不产生积留物,能保证开启灵活。
5、短结构长度,可节省原料、安装空间也有效支持管道强度。
6、科学的上密封填料函设计,使上密封安全有效,经久耐用。
7、三角形的支架节省原材料,保证需要的力学性能。
8、阀体上的导向块使闸板正确运动,四个挤压块保证闸板有效密封。
9、阀体加强筋设计提高阀体的强度。
10、不锈钢阀杆经久耐用,双头螺栓使启闭更为迅速。
11、可任意选用驱动机构。
12、150以上口径,采用全封闭结构,更能有效开启和防止泄漏。
13、氟橡胶密封面能达到密封效果,提高使用温度。
14、橡胶密封面直接硫化在阀体内,不会脱落。





技术参数

● 性能方面
1.阀门控制可做就地和远程控制,还可以按照用户的要求实现远程位置显示及远程集控。
2.重量轻:本体采用碳钢或不锈钢制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。
3. 使用该阀门能提高输送管路系统的关闭密封性能,对提高生产效率,保护环境将起到积极的推进作用。
4.密封面采用高耐磨,耐腐蚀陶瓷材料,采用镶嵌技术,耐腐蚀性高,耐磨性好,从而使得阀门寿命长。


● 安装说明
1. 刀型闸阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2. 各连接部位螺栓,要求均匀拧紧;
3. 检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4. 用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5. 用户在安装阀门时,必须预留阀门驱动的必要空间;
6. 驱动装置的接线须按线路图进行;
7. 刀闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。


● 日常维护
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置, 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用, 每月至少润滑一次






选型说明


一单元_阀门类型代号

阀门类型

代号

刀闸阀

PZ


二单元_驱动方式代号

驱动方式

代号

驱动方式

代号

电动

9

气动

6

涡轮

3

手动

省略

液动

7

正齿轮

4


三单元_连接形式代号

连接形式

代号

连接形式

代号

法兰

4

对夹

7


四单元_结构形式代号

结构形式

代号

密封型/非密封型

单闸板

3


五单元_密封面或衬里材料代号

密封面或衬里材料

代号

密封面或衬里材料

代号

锡基轴承合金(巴氏合金)

B

尼龙塑料

N

搪瓷

C

渗硼钢

P

渗氮钢

D

衬铅

Q

氟塑料

F

奥氏体不锈钢

R

陶瓷

G

塑料

S

Cr13系不锈钢

H

铜合金

T

衬胶

J

橡胶

X

蒙乃尔合金

M

硬质合金

Y

注:阀门密封副材料为阀门的本体材料时,密封材料代号用“W”表示

六单元_公称压力
公称压力的数值用阿拉伯数字表示单位PN,它是MPa的10倍


七单元_阀体材料代号

阀体材料

代号

阀体材料

代号

碳钢

C

球墨铸铁

Q

Cr13系不锈钢

H

0Cr17Ni12Mo2系不锈钢

R

1Cr5Mo铬钼钢

I

00Cr17Ni14Mo2系不锈钢

RL

15CrMo铬钼钢

H

塑料

S

可锻铸铁

K

铜及铜合金

T

铝合金

L

钛及钛合金

Ti

0Cr18Ni9系不锈钢

P

铬钼钒钢

V

00Cr19Ni10系不锈钢

PL灰铸铁Z


例:PZ673H-10C

PZ为刀型闸阀,6为气动,7为对夹连接,3为单闸板,H为合金钢密封,10为公称压力1.0MPa,C为碳钢阀体。
