产品概述：

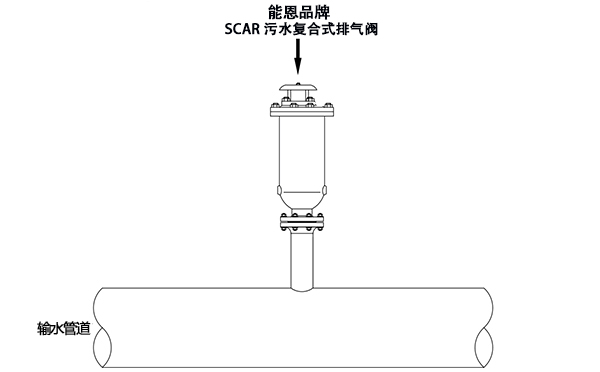

SCAR复合式污水排气阀用于污水管路上的较高点或有闭气的地方，来排除污水管道内气体来疏导管道，使管道运转正常，如不装此阀，管道会出现闭气，使污水流速受到影响，甚至会中断。如出现停电、停泵，管内随时出现负压，会引起管道振动，排、吸气泵就会迅速吸入空气，防止管道振动或破裂。
产品参数：
公称通径：DN50-DN300
公称压力：1.0MPAa-2.5MPa
适用温度：-10℃-90℃
适用介质：清水、污水
阀体材质：铸铁、碳钢、铸钢、不锈钢

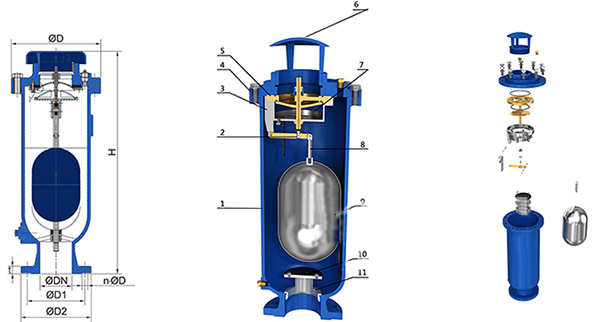

产品尺寸：
DN | D | D1 | D2 | H | Z-φ |
50 | 205 | 125 | 160 | 495 | 4-18 |
80 | 270 | 160 | 195 | 600 | 4-18 |
100 | 285 | 180 | 215 | 760 | 8-18 |
150 | 340 | 240 | 280 | 820 | 8-22 |
200 | 400 | 295 | 335 | 950 | 8-22 |
250 | 465 | 350 | 390 | 1100 | 12-22 |
产品零部件材质：
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 阀体 | 铸铁、铸钢、不锈钢 | 2 | 杠杆A | 不锈钢 |
3 | 杠杆架 | 不锈钢 | 4 | 阀盖 | 球墨铸铁、碳钢 |
5 | 限位板 | 不锈钢 | 6 | 排气罩 | 球墨铸铁、碳钢 |
7 | 活塞 | 不锈钢 | 8 | 械杆 | 不锈钢 |
9 | 浮球 | 不锈钢 | 10 | 缓冲垫 | 橡胶 |
11 | 导套 | 不锈钢 | - | - | - |
产品工作原理：
SCAR污水复合式排气阀管道内污水在运行时，该阀活瓣停在定位架下部，进行大量排气，当空气排玩时，污水进入阀内推动浮球，传动瓣到关闭，停止排气。管内在运行时会产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，气从小孔排出。如出现停电，停泵，管内水流空时随时会出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气确保管道安全。
|
综合信息： |
|
|
产品品牌：neeinn 能恩 |
加工定制：支持来图来样定制加工 |
|
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
阀体材质：球墨铸铁,铸钢,不锈钢,合金钢,特殊钢 |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
生产厂家：上海能恩阀门有限公司 |
