QB2球墨铸铁双口排气阀

上海能恩阀门有限公司成立于中华人民共和国2010年，长期从事【QB2球墨铸铁双口排气阀】产品的工程配套服务至今已十载有余，所有【排气阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证，必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。

详细介绍

产品概述：
QB2双口排气阀诞生于上世纪70年代，体型大，重量重，排吸气量适中，问世以来以其稳定的性能至今续用。它的工作原理如下：当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，此时空气由小孔排出，当遇停泵，管内水流空或管内产生负压时，此时塞头迅速开启，吸入空气，确保管线安全。

产品参数：
公称通径：DN50-DN200
公称压力：1.0MPa-1.6MPa
适用介质：水
适用温度：0-70℃
阀体材质：铸铁、球铁、铸钢、不锈钢

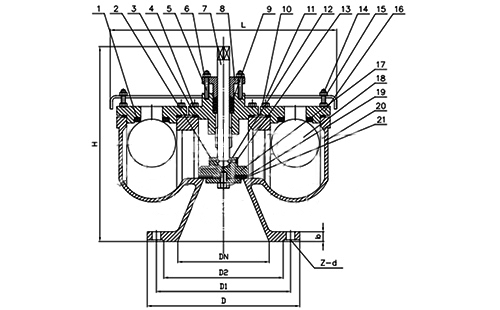

产品尺寸：

DN	D	D1	D2	H	L	b	Z-d
50	160	125	103	315	345	18	4-18
80	195	160	137	315	345	19	4-18
100	215	180	157	315	345	20	8-18
150	280	240	215	380	475	24	8-23
200	335	295	267	420	475	28	8-23

产品零部件材质：

序号	名称	材料	序号	名称	材料
1	密封	NBR	2	六角螺栓	不锈钢
3	垫片	石棉	4	六角螺栓	A3
5	螺栓	A3	6	六角螺栓	A3
7	阀杆	45#	8	螺帽	铁
9	填料	石墨	10	螺母	HT200
11	防护罩	A3	12	球	不锈钢
13	螺丝钉	不锈钢	14	螺栓	A3
15	六角螺栓	A3	16	螺帽	铁
17	圆盘	铁	18	浮球	不锈钢
19	密封	NBR	20	阀体	铸铁、铸钢、不锈钢

产品特点：

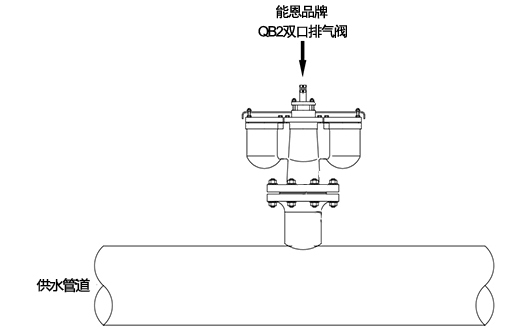

QB2双口排气阀是一种双口进排气阀，由阀体、阀盖、阀杆及浮球等组成，其主要安装在工作介质为水的管道上，作为排除管内气体的设备，以提高输水设备的效率和保护管道不致变形、破裂。当需要排出管道内的气体时，主需要逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水压强作用下进入腔内，并从排气口排出，顺时针旋转阀杆时为关闭。

球墨铸铁双口排气阀
