SD44X手动排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。本阀由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。手动排泥阀升降方便快速，修理简单，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。
技术参数
公称通径 | 公称压力 | 适用温度 | 适用介质 |
DN80-DN400 | 1.6Mpa | 80摄氏度 | 水、污水 |
零部件材料
阀体 | 阀架 | 阀杆 | 齿轮 | 齿轮架 |
铸铁、碳钢 | 铸铁、碳钢 | 不锈钢 | 碳钢 | 铸铁、碳钢 |

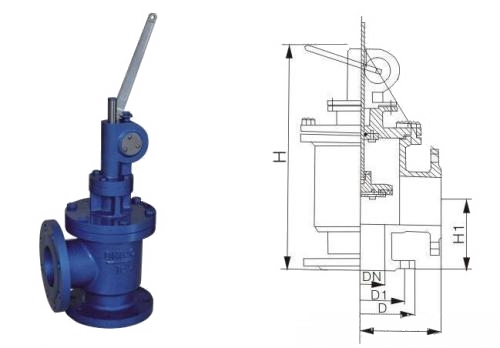

外形结构图
主要外形尺寸
公称通径 | 尺 寸(mm) | 接管螺纹G | ||
H | L1 | L2 | ||
80 | 480 | 135 | 125 | 1/2〞 |
100 | 500 | 145 | 125 | 1/2〞 |
150 | 620 | 175 | 145 | 1/2〞 |
200 | 735 | 225 | 185 | 1/2〞 |
250 | 805 | 260 | 205 | 1/2〞 |
300 | 940 | 280 | 245 | 3/4〞 |
350 | 1100 | 305 | 270 | 3/4〞 |
400 | 1200 | 340 | 310 | 1〞 |
|
综合信息： |
|
| 型号名称：SD44X手动排泥阀 | 公称通径：DN80～DN400 |
| 公称压力：1.0MPa～1.6MPa | 阀体材质：铸铁、铸钢、不锈钢 |
|
产品品牌：NEPTUNE 佰阀通 |
加工定制：支持来图来样定制加工 |
|
连接方式：对夹，法兰，螺纹，焊接(承插,对焊) |
其他材质：球墨铸铁,铸钢,不锈钢,合金钢,特殊钢 |
|
出厂颜色：以出厂为准，可定制其他颜色 |
包装规格：纸箱/木箱 |
|
驱动方式：手动，蜗轮传动，电动，气动，自动 |
运输方式：快递，物流，航空 |
|
制造标准：国标GB、德国DIN、美国API、ANSI |
生产厂家：上海佰阀通流体控制有限公司 |
声明：为确保【SD44X手动排泥阀】在工艺控制中安全可靠、经济高效，建议根据介质特性、压力范围、流量需求及安装环境等参数进行科学选型。欢迎致电我司销售与技术团队，我们将第一时间为您提供专业、高效的选型支持与解决方案！ |
