H83H、H83Y高压角式止回阀

高压角式止回阀
产品信息
产品型号:H83H、H83Y 产品口径:DN40-DN80mm
产品压力:16-40MPa 产品材质:锻钢,碳钢,铬钼钢,铬钼钒钢
当前位置:首页 - 产品中心 - 止回阀 - 高压止回阀

● 询价请直接拨打021-31263961至销售部一对一为你提供服务。
● 关于占线:请拨打021-31006711、31006722、31006733
● 客户提供:工作压力及温度、介质、连接及驱动方式等产品参数。
● 具体商定:是否含运费、交货期、保质期、付款方式等事宜。
● 现货充足:常用常规产品规格基本现货供应,缩短了交货期。
● 其他特殊要求需在询价中说明,可根据要求配置各类驱动装置。

上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【H83H、H83Y高压角式止回阀】产品的工程配套服务至今已十载有余,所有【止回阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。


详细介绍

上海“N”字形阀商品牌创立者“能恩阀门”为您提供高压角式止回阀项目支持,高压角式止回阀的主要应用场合,高压角式止回阀产品型号,高压角式止回阀工作原理,高压角式止回阀结构尺寸或CAD图纸,高压角式止回阀生产所需的执行标准以及相关产品的配套。以下是包含高压角式止回阀的相关描述,如果您对本文中所提供的H83H、H83Y高压角式止回阀产品内容有任何疑问,请您联系我们,我们将一对一为您提供一站式的贴心服务。

高压角式止回阀

产品概述:

H83H、H83Y卡箍角式止回阀是采用不锈钢材料制成的高硬度阀瓣,相配合的是较高硬度的不锈钢阀座,采用面接触密封,密封性能可靠,经久耐用. 能按照GBANSIAPIDINBSJIS等标准设计制造各类阀门。该系列阀门适用于工作压力≥45MPa,工作温度≤120℃的水、油、天然气等管线上,用来控制介质单向启闭,以防介质逆流。





高压卡箍角式止回阀适用范围:

高压卡箍角式止回阀适用于公称压力PN1.6~42.0MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。



高压卡箍角式止回阀结构特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。



高压卡箍角式止回阀标准规范:

设计与制造 GB/T12235 / 连接端尺寸结构长度 GB/T12221

法兰尺寸 JB/T79 / 检验与试验 JB/T9092

材料碳钢 GB/T12229 / 不锈钢 GB/T12230

合金钢 Q/ZB66 / 标准 GB/T12220 / 供货 JB/T7928

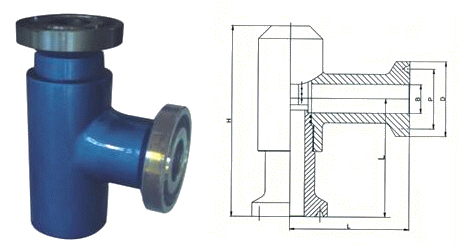

主要外形及连接尺寸



公称压力
PN(MPa)

公称通径
DN(mm)

尺寸(mm)

L

L1

DO

D1

16

20

25

35

40

40

265

420

36

60

50

267

420

45

73

65

295

450

58

89

80

355

540

72

108





















40

265

420

36

60

50

267

420

45

73

66

295

450

58

89

88

355

540

72

108




配套产品


声明:本文中所有关于《H83H、H83Y高压角式止回阀》产品的文字描述、数据展示、实拍图片等考虑到使用工况条件不同,难免会有所偏差、不恰当或是有不充分的描述,故仅适用于参考。
