【微阻缓闭蝶式止回阀】是【止回阀】系列【蝶式止回阀】类目下的产品。其广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

HH46X,HH48X,HH49X微阻缓闭蝶式止回阀


上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【HH46X,HH48X,HH49X微阻缓闭蝶式止回阀】产品的工程配套服务至今已十载有余,所有【止回阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。


详细介绍

微阻缓闭蝶式止回阀

微阻缓闭蝶式止回阀概述:

HH46X、HH48X、HH49X微阻缓闭蝶式止回阀系列产品在用在清水,海水,污水等介质的排水管道上,既能防止介质倒流又能有效地限制破坏性水锤,保证管线安全可靠。它具有结构新颖,体积小、重量轻、流体阻力小,密封可靠,启闭平稳,耐磨损,使用寿命长,油压,缓闭不受介质影响有较好的节能效果等特点。微阻缓闭蝶式止回阀材质:碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L;铬钼钢、蒙乃尔(400/500)、20#合金,哈氏合金等金属材料。



结构特点:

1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2、缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破坏性水锤。

3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。

4、橡胶缓冲,启闭平稳,无震动,无噪音。

5、比老式止回阀流阻小,有明显的节能效果



技术参数:

型号

HH46XHH48XHH49X

公称压力

1.0~2.5MPa

公称通径

DN40~DN1000

适用介质

水、清水、海水、污水



主要零部件材料:

零件名称

阀体

蝶板

密封圈

阀杆

填料

材料

灰铸铁、碳钢

灰铸铁、碳钢、球墨铸铁

氯丁橡胶、丁腈耐油橡胶

不锈钢

聚四氯乙烯



性能参数:

型号

公称压力 PN(MPa)

强度试验压(MPa)

密封压力 (MPa)

适用温度 (℃)

适用介质

缓闭时间

HH46X
HH48X
HH49X

1.0

1.5

1.1

≤80

清水
污水
海水

≤60秒

1.6

2.4

1.76

2.5

3.75

2.75

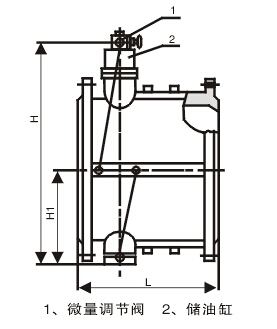

主要外形尺寸:

公称压力

公称通径

尺寸fmm)

L

H

H1

1.0
1.6
2.5

40

140

200

88

50

150

215

98

65

170

225

108

80

180

235

118

100

190

280

130

125

200

290

148

150

210

310

172

200

230

350

210

250

250

415

240

300

270

450

264

微阻缓闭蝶式止回阀

微阻缓闭蝶式止回阀




配套产品


声明:本文中所有关于《HH46X,HH48X,HH49X微阻缓闭蝶式止回阀》产品的文字描述、数据展示、实拍图片等考虑到使用工况条件不同,难免会有所偏差、不恰当或是有不充分的描述,故仅适用于参考。
