【高压对焊止回阀】是【止回阀】系列【对焊止回阀】类目下的产品。其广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

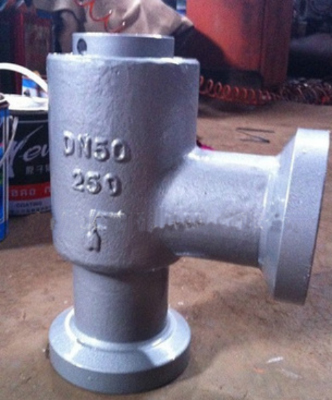

H62Y高压对焊止回阀


上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【H62Y高压对焊止回阀】产品的工程配套服务至今已十载有余,所有【止回阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。


详细介绍

高压对焊止回阀

产品概述:

H62Y高压对焊止回阀广泛应用于压力PNl6-45Mpa,温度-20-+450℃的水、石油、天然气管道系统及油田系统。其由阀体、阀瓣、弹簧及中心轴组成。除阀体采用优质碳钢外,其余材质均为优质不锈钢。



工作原理:

当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。



产品特点:

1、结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价。

2、阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高。

3、可水平安装或垂直安装,重量轻,不必为阀门设置支座。

4、流道通畅、流体阻力小,阀瓣在很小的压差下就能完全打开。

5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成,硬度高,抗冲蚀,经久耐用。



设计标准:

阀门制造:GB12235-1994

阀门试验: GB/T13927-1992

公称压力(MPa)

16.0

20.0

25.0

35.0

壳体试验压力(MPa)

24.0

30.0

37.5

52.5

密封试验压力(MPa)

17.6

22.0

27.5

38.5

适用介质

水、油品等非腐蚀性介质

适用温度

-29℃-120℃



外形连接尺寸:

公称压力(MPa)

公称通径(mm)

尺寸(mm)

D

G

C

L

16.0
20.0

25

22

101.5

50.80

210

32

28

111

60.32

230

40

35

124

68.28

260

50

47

165

95.25

300

65

57

190.5

107.95

340

80

72

190.5

123.82

380

100

92

235

149.22

480

150

136

317.5

211.12

550

25.0
35.0

25

22

101.5

50.80

210

32

28

111

60.32

230

40

35

124

68.28

260

50

47

165

95.25

300

65

57

190.5

107.95

340

80

72

203

123.82

380

100

92

541.5

149.22

480

150

136

317.5

211.12

550

高压对焊止回阀

高压对焊止回阀
