【微阻缓闭止回阀】是【止回阀】系列【缓闭止回阀】类目下的产品。其广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

HH44X微阻缓闭止回阀


上海能恩阀门有限公司成立于中华人民共和国2010年,长期从事【HH44X微阻缓闭止回阀】产品的工程配套服务至今已十载有余,所有【止回阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证,必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。


详细介绍

微阻缓闭止回阀

产品概述:

HH44X微阻缓闭止回阀主要适用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并且有效地减少阀门关闭水锤压力,可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。



主要技术参数:

公称压力:1.0~2.5MPa

公称通经:40~800mm

适用介质:水、弱腐蚀性液体

适用温度:0~80℃(如需要,可达200℃)

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598



主要零件材料:

零件名称

阀体、阀盖

阀瓣

阀轴

材料

灰铸铁、铸钢

钢板、橡胶组合件

不锈钢



主要技术参数:

型号

公称通径
DN(mm)

公称压力
PN(MPa)

试验压力Ps(MPo)

最高工作压力
(MPa)

工作温度

适用介质

壳体

密封

T 16
HH44X-10
H 25

40-800

1.0

1.5

1.1

1.0

0-80℃(根据用户要求可达200℃)

水、弱腐蚀性介质

T
HH44X
H

1.6

2.4

1.76

1.6

HH44Z/X

2.5

3.75

2.75

2.5

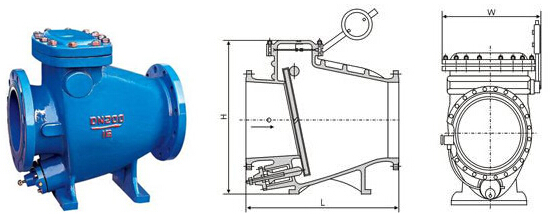

主要外形尺寸(法兰连接尺寸:按JB/T79—94):



公称压力 (MPa)

公称通径DN(mm)

尺寸(mm)

L

H

B

1.0
1.6
2.5

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300

微阻缓闭止回阀

微阻缓闭止回阀




配套产品


声明:本文中所有关于《HH44X微阻缓闭止回阀》产品的文字描述、数据展示、实拍图片等考虑到使用工况条件不同,难免会有所偏差、不恰当或是有不充分的描述,故仅适用于参考。
