简要介绍 :
【排气阀】常规口径基本现货供应,出厂标配铭牌及合格证,必要时提供第三方检测机构证明符合相关制造标准,欢迎来电咨询排气阀制造标准流程、结构尺寸、设计原理、其他相关事宜或采购!


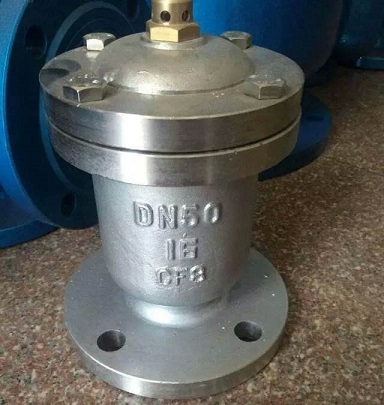

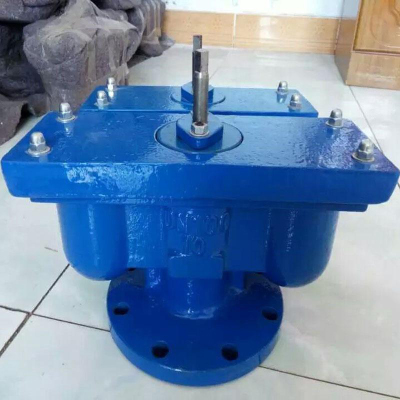

什么是排气阀?

排气阀应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气,而且空气的溶解度随着温度的升高而减少,这样水在循环的过程中气体逐渐从水中分离出来,并逐渐聚在一起形成大的气泡甚至气柱,因为有水的补充,所以经常有气体产生。一般分为暖气式自动排气阀、微量排气阀、快速排气阀、复合式排气阀等



制造标准

● 结构长度标准:GB/T12221-2005

GB/T 196 普通螺纹 基本尺寸
GB/T 197 普通螺纹 公差
GB/T 1047 管道元件的公称通径
GB/T 1048 管道元件的公称压力
GB/T 3098 紧固件机械性能
GB/T 3280 不锈钢冷轧钢板
GB/T 6739 涂膜硬度铅笔测量法

连接法兰标准:GB/T9113

GB/T 7306. 2 55°密封管螺纹第二部分圆锥内螺纹与圆锥外螺纹
GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级
GB/T 9286 色漆和清漆 漆膜的规格试验
GB/T 9969. 1 工业产品使用说明书 总则
GB/T 12220 通用阀门 标志

压力温度等级:GB/T12224-2005

GB/T 12225 通用阀门 铜合金铸件技术条件
GB/T 12227 通用阀门 球墨铸铁件技术条件
GB/T 13927 通用阀门 压力试验
GB/T 16589 硫化橡胶分类 橡胶材料
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准

试验检验标准:GB/T13927-2008

GB/T 17241. 6 整体铸铁管法兰
GB/T 17241. 7 铸铁管法兰 技术条件
HG/T 3091 橡胶密封件 给排水管及污水管道用接口密封圈 材料规范
JB/T 308 阀门 型号编制方法
JB/T 7928 通用阀门 供货要求




工作原理

当系统中有气体溢出时,气体会顺着管道向上爬,最终聚集在系统的最高点, 而排气阀一般都安装在系统最高点,当气体进入排气阀阀腔聚集在排气阀的上部,随着阀内气体的增多,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。




结构特点

1、排气阀的浮筒采用低密度的PPR和复合材料,此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
2、浮筒杠杆采用硬质塑料,杠杆与浮筒和支座之间的联接都采用活动联接,故不会在长期运行时产生锈蚀,导致系统不能工作而发生漏水。
3、杠杆的密封端面部分是采用弹簧支撑,可以随杠杆的运动相应伸缩,保证在不排气的情况下的密封性。



安装说明

安装排气阀时,要注意几点:首先是排气阀需要呈现垂直状态安装,以便让浮筒能够处于垂直的,确保排气效果。再就是排气阀不可单独的安装,必须要和隔断阀同时安装,后续出现故障,更能够及时找到损坏点,并做修复工作。一般排气阀的位置在管道分支三通的上部,也就是位于最顶端。安装图例如下:



src=http%3A%2F%2Fimg.jdzj.com%2FUserDocument%2Fshangoufamen%2F637276663536207556_1.png&refer=http%3A%2F%2Fimg.jdzj.webp.jpg







技术参数

1.排气阀的公称压力为 PN10-PN40。
2.密封试验压力为1.1MPa。
3.强度试验压力为1.5 MPa。
4.排气阀的水关闭压力应≤0.02 MPa。
5.排气阀的空气关闭压力应≥0.07 MPa。
6.压力试验应符合标准GB/T13927的规定。
7.连接法兰应符合标准GB/T17241.6-98的规定。
8.最高工作压力可达10bar。
9.最高工作温度(水)约110℃。





性能要求

1.排气阀应有较大的排气量,当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。
2.排气阀在管内有负压产生时,活塞应该可以迅速开启,快速大量吸入外界空气,以保证管线不会因负压而产生损害。且在工作压力下能够将管道中集结的微量空气排出。
3.排气阀应有比较高的空气关闭压力,在活塞关闭前的较短时间内,应有足够能力将管道内的空气排放完毕,提高输水效率。
4.排气阀的水关闭压力应不大于0.02MPa,在较低的水压下就可以关闭排气阀,从而避免水的大量涌出。
5.排气阀应采用不锈钢浮球(浮桶)作启闭件。
6.排气阀阀体上应设有防冲击保护内筒,以防大量排气后高速水流直接冲击浮球(浮桶)而造成浮球(浮桶)的过早损伤。
7.对于DN≥100的排气阀采用分体结构,由大量排气阀和自动排气阀组成,以适应管道压力的使用要求。自动排气阀应采用复杠杆机构,使浮球浮力得以大幅度放大,且关闭水位低,水中杂质不易接触密封面,排气口不会被堵塞,其抗堵塞性能可大大提高。同时在高压情况下,由于复杠杆的加力作用,使浮球能和水位同步下降,启闭件不会像传统阀门被高压吸住,从而正常排气。
8.对于高流速、频繁启动水泵、口径DN≧100的工况,为减缓水流冲击,排气阀应加装缓冲塞阀。缓冲塞阀应可以防止大量喷水但不影响大量排气,使输水效率不会受到影响,并有效防止水锤发生。




选型说明



排气阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原 则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。



1、排气阀的位置选择比直径选择更重要。

2、对于长距离管线 ,较理想的排气方法是在较短的距离内 (一般为 500~1 000 m) 安装数量较多、直径较小的排气阀 ,而不是安装直径较大但数量少、间隔长的排气阀。

3、多数情况下 ,要求安装小容量自动排气、大容量系统充水排气和系统排空真空破坏三功能组合阀 ,即复合式排气阀。

4、当最高两侧有不同坡度时 ,按条件苛刻的坡度确定排气阀的尺寸。



● 选型依据

1、根据管道参数选择排气阀的:通径规格(即DN)、接口方式

1)按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸;

2)接口方式,一般为对夹和法兰两种连接方式。

2、根据流体参数选择排气阀的:材质、温度组

1)腐蚀性流体:宜选用耐腐蚀排气阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质排气阀;

2)高温流体:要选择采用耐高温的电工材料和密封材料制造的排气阀;

3)流体状态:大至有气态,液态或混合状态,特别是大口径一定要区分开来;

3、根据压力参数选择排气阀的:原理和结构品种

1)公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定;

2)工作压力:0.6-1.0MPa。

● 选型原则

A、安全性

1、腐蚀性介质:全不锈钢304或316L。中性介质,也宜选用球墨铸铁或碳钢为阀壳材料的排气阀,否则,阀壳中常有锈屑脱落,尤其是动作不频繁的场合。

2、爆炸性环境:必须选用相应防爆等级产品,露天安装或粉尘多场合应选用防水,防尘品种。

3、排气阀公称压力应超过管内最高工作压力。



B、适用性

1、介质特性

1)不同工况分别选用不同品种的排气阀;

2)介质温度不同规格产品,否则密封件老化,严重影响使用寿命;

2、管道参数

1)根据介质流向要求及管道连接方式选择阀门通口及型号;

2)根据流量和阀门Kv值选定公称通径,也可选同管道内径;

3、环境条件

1)环境的最高和最低温度应选在允许范围之内;

2)环境中相对湿度高及有水滴雨淋等场合,应选防水排气阀;

3)在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀型;

4、电源条件

1)根据供电电源种类,分别选用交流和直流排气阀。一般来说交流电源取用方便;

2)电压规格用尽量优先选用AC220V.DC24V;



C、可靠性

1、工作寿命,此项不列入出厂试验项目,属于型式试验项目。为确保质量应选正规厂家的名牌产品。

2、工作制式:分长期工作制,反复短时工作制和短时工作制三种。对于长时间阀门开通只有短时关闭的情况,则宜选用常开排气阀。

3、动作可靠性

严格地来说此项试验尚未正式列入中国排气阀专业标准,为确保质量应选正规厂家的名牌产品。有些场合动作次数并不多,但对可靠性要求却很高,如消防、紧急保护等 ,切不可掉以轻心。特别重要的,还应采取两只连用双保险。



D、经济性

它选用的尺度之一,但必须是在安全、适用、可靠的基础上的经济。

经济性不单是产品的售价,更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。

更重要的是,一只排气阀在整个自控系统中在整个自控系统中乃至生产线中所占成本微乎其微,如果贪图小便宜错选而造成损害群是巨大的。
